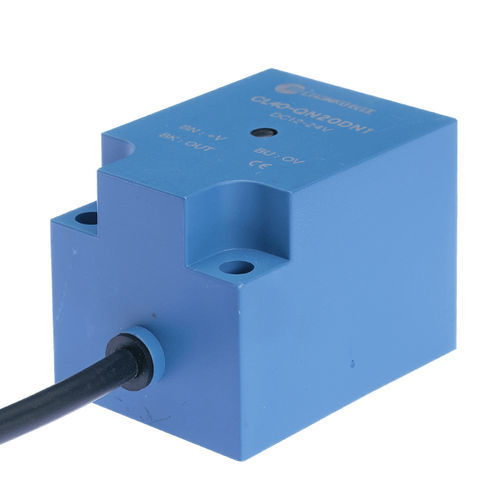

电感接近传感器 CL40-QN20DN1正方形开关功能NPN
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 正方形
- 输出信号
- 开关功能, NPN
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 非溺水
- 材质
- 塑料, PVC
- 保护水平
- IP67
- 其他特性
- 四线式
- 长度
57 mm
(2.24 in)- 宽度
40 mm
(1.57 in)- 测量范围
2 cm
(0.79 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品概述
主要参数
机械 / 电气参数
适用环境
附件
技术规格
- 型号: CL40-QN20DN1
- 系列: CL40系列接近传感器
- 检测原理: 电感式（用于检测金属物体）
- 产品结构: 方形
- 外形尺寸: 40 × 40 × 57 mm
主要参数
- 产品类型: 标准型
- 检测距离: 20 mm
- 线缆长度: 2 m
- 检测方向: 前部
- 响应频率: 160 Hz
- 响应时间: 3 ms
- 标准检测物: 铁 60 × 60 × 1 mm
- 回差: ≤ 检测距离的 10%
- 温漂: 在 -25 ～ +70 °C 范围内，相较 +23 °C 时检测距离变化在 ±10% 以内
机械 / 电气参数
- 输出方式: NPN 常开 (NPN NO)
- 电源电压: DC 12–24 V
- 供电方式: 直流三线式
- 连接方式: 成型电缆
- 信号类型: 开关量
- 安装方式: 非埋入式
- 防护等级: IP67
- 消耗电流: < 15 mA
- 负载电流: < 100 mA
- 指示灯: 红色输出指示灯
- 保护电路: 短路保护、浪涌保护
- 电压影响: 在额定电源电压的 ±15% 范围内，检测距离变化在 ±1% 以内
- 绝缘电阻: ≥ 50 MΩ（DC500 V）
- 耐冲击: 500 m/s²，X、Y、Z 各方向 3 次
- 耐电压: AC1000 V 50/60Hz 1 min（带电部与外壳间）
- 耐振动: 10–55 Hz，双振幅 1.5 mm，X、Y、Z 各方向 2 h
- 重量: 约 198 g
- 材质: 外壳 耐热 ABS；电缆 PVC
适用环境
- 使用环境温度: -25 ~ +70 °C
- 检测对象: 金属物体
附件
- 合格证
技术规格
- 型号: CL40-QN20DN1
- 类型: 标准型
- 检测原理: 电感式
- 检测距离: 20 mm
- 外形尺寸: 40 × 40 × 57 mm
- 线缆长度: 2 m
- 输出: NPN NO
- 电源电压: DC 12–24 V
- 消耗电流: <15 mA
- 最大负载电流: <100 mA
- 防护等级: IP67
- 响应时间: 3 ms
- 工作温度: -25 ~ +70 °C
- 材质: 耐热 ABS 外壳、PVC 电缆
- 重量: 约 198 g
PDF产品目录
该产品还没有PDF产品手册
查看CHANKO SENSOR的所有产品目录CHANKO SENSOR 的其他产品

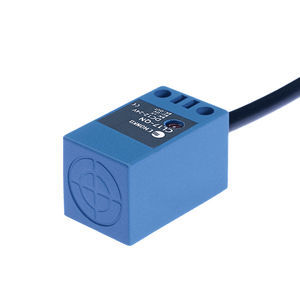

CL Series Square Inductive Proximity Sensor -
