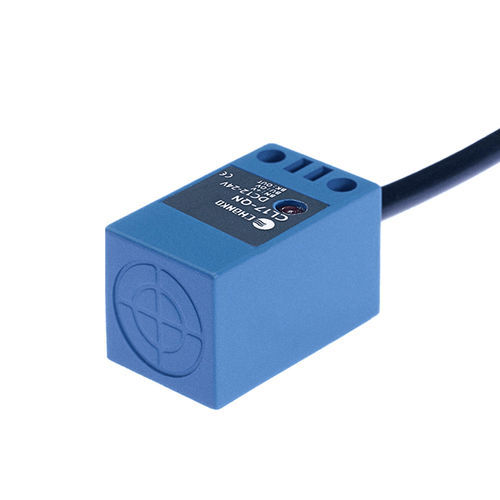

电感接近传感器 CL17-QN5DN1正方形NPN非溺水
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 正方形
- 输出信号
- NPN
- 安装类型
- 非溺水
- 材质
- 塑料, PVC
- 其他特性
- 四线式
- 长度
30 mm
(1.18 in)- 宽度
17 mm
(0.67 in)- 测量范围
0.5 cm
(0.2 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品概述
技术规格
机械 / 电气参数
适用环境
推荐应用
规格 / 技术汇总
- 系列：CL17 电感式接近传感器
- 类型：标准型方形电感传感器
- 检测距离：5 mm
- 外形尺寸：17×17×30 mm
- 输出：NPN 常开 (NO)
技术规格
- 线缆长度：2 m（成型电缆）
- 检测方向：前方
- 响应频率：500 Hz
- 响应时间：1 ms
- 检测物体：金属物体（标准检测物：铁 17×17×1 mm）
- 回差：小于检测距离的 10%
- 温漂：在 -25 至 +70 °C 范围内，相对于 +23 °C 检测距离变化在 ±10% 以内
- 材质：外壳 耐热 ABS；电缆 PVC
- 附件：合格证
机械 / 电气参数
- 电源电压：DC 12–24 V
- 供电方式：直流三线式
- 防护等级：IP67
- 连接方式：成型电缆
- 信号类型：开关量
- 动作模式：常开
- 安装方式：非埋入式
- 工作电流：小于 15 mA
- 指示灯：红色输出指示灯
- 保护电路：短路保护、供电浪涌保护
- 电压影响：额定电源±15% 范围内，检测距离变化小于 ±1%
- 负载电流：小于 100 mA
- 绝缘电阻：大于 50 MΩ（DC 500 V）
- 耐冲击：500 m/s² X/Y/Z 各方向 3 次
- 耐电压：AC 1000 V 50/60 Hz 1 分钟
- 耐振动：10–55 Hz 双振幅 1.5 mm X/Y/Z 各方向 2 小时
- 重量：约 58 g
适用环境
- 工作温度：-25 至 +70 °C
推荐应用
- 3C 电子制造
- 立体停车系统
- 物流与仓储自动化
规格 / 技术汇总
- 型号：CL17-QN5DN1
- 系列：CL17
- 检测距离：5 mm
- 输出：NPN NO
- 供电：DC 12–24 V
- 防护等级：IP67
- 外形尺寸：17×17×30 mm
- 线缆：成型 2 m
- 响应：1 ms / 500 Hz
- 材质：外壳 ABS，电缆 PVC
- 重量：约 58 g
