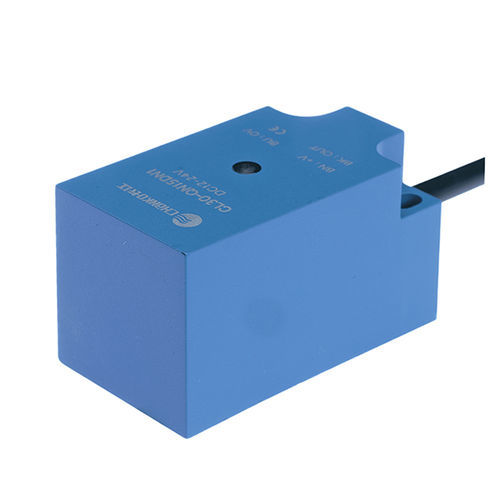

电感接近传感器 CL30-QN10DN1正方形NPN直流
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 正方形
- 输出信号
- NPN
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 非溺水
- 材质
- 塑料, PVC
- 其他特性
- 非接触式, 四线式
- 长度
57 mm
(2.24 in)- 宽度
30 mm
(1.18 in)- 测量范围
1 cm
(0.39 in)- 工艺温度
最多: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
产品介绍
产品名称与系列
概要
技术规格
适用环境
检测与附件
资料与图纸
材质
- 产品型号: CL30-QN10DN1
- 系列: CL30系列接近传感器
概要
- 类型: 标准型电感式接近传感器
- 检测距离: 10 mm
- 外形: 方形
- 检测原理: 电感式（感应金属）
- 外形尺寸: 30×30×57 mm
- 输出方式: NPN 常开 (NPN NO)
- 线缆长度: 2 m
- 检测方向: 前部
- 响应频率: 500 Hz
- 响应时间: 1 ms
技术规格
- 电源电压: DC 12–24 V（直流三线式）
- 连接方式: 成型电缆
- 防护等级: IP67
- 信号类型: 开关量
- 安装方式: 非埋入式
- 消耗电流: <15 mA
- 指示灯: 红色输出指示灯
- 保护电路: 短路保护、浪涌保护
- 电压影响: 额定电源±15% 时，检测距离变化在 ±1% 以内
- 负载电流: <100 mA
- 绝缘电阻: >50 MΩ（DC 500 V）
- 耐冲击: 500 m/s²，X/Y/Z 各方向 3 次
- 耐电压: AC 1000 V 50/60 Hz 1 min
- 耐振动: 10–55 Hz 双振幅 1.5 mm，X/Y/Z 各方向 2 h
- 重量: 约 136 g
适用环境
- 使用环境温度: -25 ~ +70 ℃
- 温漂: 在 -25 ~ +70 ℃ 范围内，参考 +23 ℃ 时，检测距离变化在 ±10% 以内
检测与附件
- 检测物体: 金属
- 标准检测物: 铁 30×30×1 mm
- 回差: <10% 的检测距离
- 产品附件: 合格证
资料与图纸
- 页面提供控制输出图与尺寸图（资料下载）
- 可下载的产品说明书（PDF）和三维图（STP）供安装与设计参考
材质
- 外壳: 耐热 ABS
- 电缆: PVC
