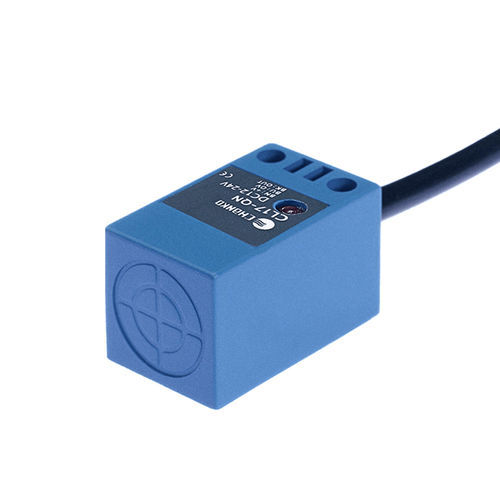

电感接近传感器 CL17-QN5DN1正方形半导体输出开关功能
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 正方形
- 输出信号
- 开关功能, NPN, 半导体输出
- 电气连接
- 裸线
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 非溺水
- 材质
- 塑料, PVC
- 保护水平
- IP67
- 其他特性
- 四线式
- 长度
30 mm
(1.18 in)- 宽度
17 mm
(0.67 in)- 测量范围
0.5 cm
(0.2 in)- 工艺温度
最多: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
产品介绍
产品概述
主要规格
机械 / 电气参数
适用环境
推荐应用
技术特性
- 产品名称：CL17 系列电感式接近传感器
- 产品型号：CL17-QN5DN1
- 产品类型：标准型
- 检测距离：5 mm
- 产品结构：方形
- 检测原理：电感式
- 外形尺寸：17×17×30 mm
- 输出方式：NPN 常开（NO）
主要规格
- 线缆长度：2 m（成型电缆）
- 检测方向：前部
- 响应频率：500 Hz
- 响应时间：1 ms
- 可检测物体：金属
- 产品附件：合格证
- 回差：小于检测距离的10%
- 标准检测物：铁 17×17×1 mm
- 温漂：在-25至+70°C范围内，相对于+23°C，检测距离变化在±10%以内
- 材质：外壳耐热ABS，电缆PVC
机械 / 电气参数
- 输出方式：NPN 常开
- 电源电压：DC 12–24 V
- 供电方式：直流三线式
- 防护等级：IP67
- 连接方式：成型电缆
- 信号类型：开关量
- 动作模式：常开
- 安装方式：非埋入式
- 消耗电流：小于15 mA
- 指示灯：红色输出指示灯
- 保护电路：短路保护、浪涌保护
- 电压影响：在额定电源±15%范围内，检测距离变化在±1%以内
- 负载电流：小于100 mA
- 绝缘电阻：大于50 MΩ（DC500 V）
- 耐冲击：500 m/s²，X/Y/Z 各方向 3 次
- 耐电压：AC 1000 V 50/60 Hz 1 min
- 耐振动：10–55 Hz，双振幅1.5 mm，X/Y/Z 各方向 2 h
- 重量：约58 g
适用环境
- 使用环境温度：-25 至 +70°C
推荐应用
- 3C 电子行业
- 立体停车系统
- 物流与仓储
技术特性
- 系列：CL17
- 检测距离：5 mm
- 检测原理：电感式
- 外形尺寸：17×17×30 mm
- 线缆：2 m 成型电缆
- 输出：NPN 常开
- 供电：DC 12–24 V，三线制
- 防护等级：IP67
- 响应时间 / 频率：1 ms / 500 Hz
- 适用被测物：金属（标准：铁 17×17×1 mm）
- 材质：耐热ABS外壳，PVC电缆
- 工作温度：-25 至 +70°C
- 重量：约58 g
