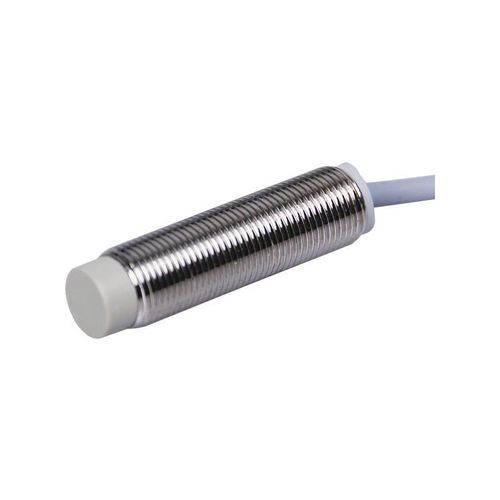

电感接近传感器 CL12-RN4AK1/S圆柱M122线式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M12
- 输出信号
- 2线式
- 电气连接
- 裸线
- 电源电压
- 交流, 24Vac, 220Vac
- 安装类型
- 非溺水
- 材质
- 黄铜, PVC
- 保护水平
- IP67
- 其他特性
- 带LED光源
- 测量范围
0.4 cm
(0.16 in)- 工艺温度
最少: -40 °C
(-40 °F)最多: 80 °C
(176 °F)
产品介绍
产品
技术规格
机械/电气参数
适用环境
资料与图示
特性 / 规格摘要
- 型号: CL12-RN4AK1/S
- 系列: CL12
- 类型: 耐低温型
- 检测原理: 电感式
- 检测距离: 4 mm
- 外形尺寸: M12 圆柱形
- 输出方式: 交流两线，常开 (NO)
技术规格
- 线缆长度: 2 m
- 检测方向: 前部
- 响应频率: 25 Hz
- 响应时间: 20 ms
- 检测物体: 金属（标准检测物: 铁 12×12×1 mm）
- 特殊要求: 耐低温
- 产品附件: 螺母×2，内齿垫×1，合格证
- 回差: ≤ 检测距离的 10%
- 温漂: 在 -40~+80 ℃范围内，相较 +23 ℃ 参考值，检测距离变化在 ±15% 以内
- 材质: 外壳：黄铜镀镍；检测面：特氟龙；电缆：PVC
机械/电气参数
- 输出方式: 交流两线，常开
- 电源电压: AC 24–220 V
- 供电方式: 交流两线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: 常开
- 安装方式: 非埋入式
- 指示灯: 黄色输出指示灯
- 电压影响: 在额定电压 ±15% 范围内，检测距离变化 ≤ ±1%
- 绝缘电阻: ≥ 50 MΩ（DC500 V）
- 开关容量: 5–200 mA
- 漏电流: ≤ 1.7 mA
- 耐冲击: 500 m/s²，X/Y/Z 各方向 3 次
- 耐电压: AC 1000 V，1 min（带电部与外壳间）
- 耐振动: 10–55 Hz，双振幅 1.5 mm，X/Y/Z 各方向 2 h
- 重量: 65 g
适用环境
- 使用环境温度: -40 ~ +80 ℃
资料与图示
- 接线与外形尺寸示意图
- 耐低温型外形尺寸图
- 说明书（PDF）
特性 / 规格摘要
- 系列: CL12
- 检测距离: 4 mm
- 外形: M12 圆柱形
- 供电: AC 24–220 V，两线式
- 输出: 交流两线 常开
- 防护等级: IP67
- 工作温度: -40 至 +80 ℃
- 重量: 65 g
