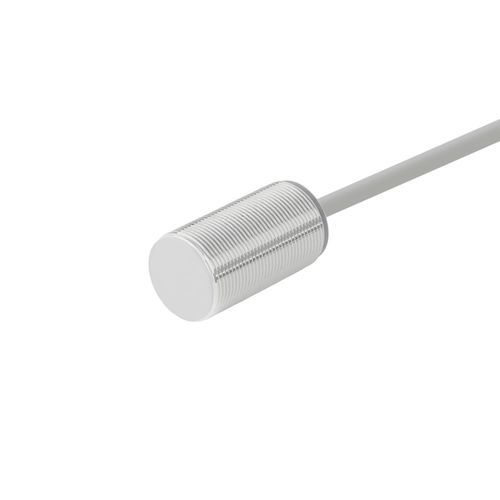

电感接近传感器 CL30-RF10DN1/S圆柱M30开关功能
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M30
- 输出信号
- 开关功能, NPN
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 淹没
- 材质
- 黄铜, PVC
- 保护水平
- IP67
- 应用
- 工业
- 其他特性
- 非接触式, 四线式
- 测量范围
1 cm
(0.39 in)- 工艺温度
最少: -40 °C
(-40 °F)最多: 80 °C
(176 °F)
产品介绍
产品
概述
技术规格
机械/电气参数
适用环境
推荐应用
说明文档
主要规格
- 型号: CL30-RF10DN1/S
- 系列: CL30系列接近传感器（电感式）
概述
- 产品类型: 耐低温型
- 检测距离: 10 mm
- 产品结构: 圆柱形
- 检测原理: 电感式
- 外形尺寸: M30
- 输出方式: NPN 常开 (NO)
- 线缆长度: 2 m（成型电缆）
技术规格
- 检测方向: 前部
- 响应频率: 800 Hz
- 响应时间: 625 μs
- 检测物体: 金属物体（标准检测物: 铁 30×30×1 mm）
- 回差: < 检测距离的 10%
- 温漂: 在 -40~+80 ℃ 范围内，参考 +23 ℃ 时，检测距离变化在 ±15% 以内
- 材质: 外壳：黄铜镀镍；检测面：PTFE（特氟龙）；电缆：PVC
- 产品附件: 合格证
机械/电气参数
- 输出方式: NPN 常开 (NO)
- 电源电压: DC 12–24 V
- 供电方式: 直流三线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: 常开
- 安装方式: 埋入式 / 平面安装
- 消耗电流: < 15 mA
- 指示灯: 黄色输出指示灯
- 保护电路: 短路保护、浪涌保护
- 电压影响: 在额定电压 ±15% 范围内，检测距离变化 ≤ ±1%
- 负载电流: < 100 mA
- 绝缘电阻: > 50 MΩ（DC 500 V）
- 耐冲击: 500 m/s²，X/Y/Z 各方向 3 次
- 耐电压: AC 1000 V 50/60 Hz 1 min（带电部件与外壳间）
- 耐振动: 10–55 Hz，双振幅 1.5 mm，X/Y/Z 各方向 2 h
- 重量: 160 g
适用环境
- 使用环境温度: -40~+80 ℃
推荐应用
- 3C 电子行业
- 立体停车库
- 物流仓储行业
说明文档
- 提供产品说明书（PDF）
主要规格
- 型号: CL30-RF10DN1/S
- 检测距离: 10 mm
- 外形尺寸: M30
- 输出: NPN NO
- 电源: DC 12–24 V
- 线缆: 2 m（成型）
- 防护等级: IP67
- 响应频率: 800 Hz
- 工作温度: -40~+80 ℃
- 重量: 160 g
