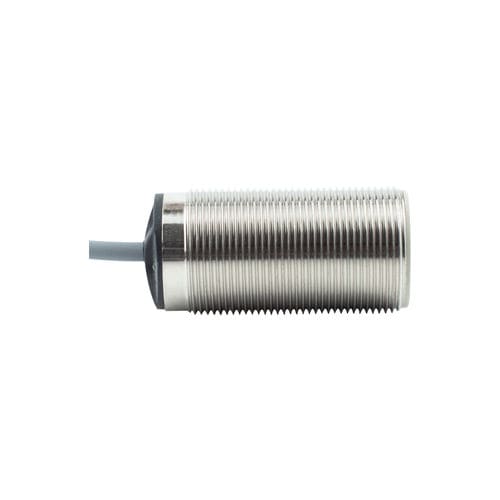

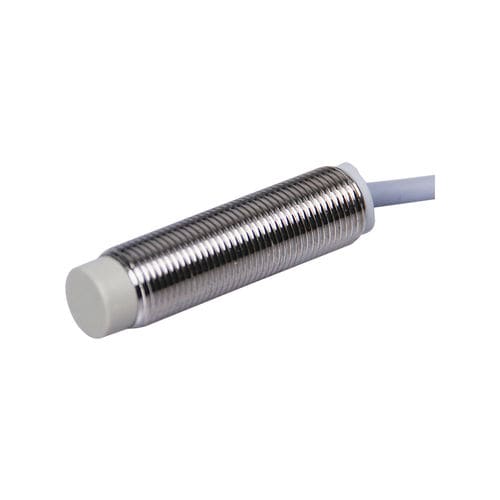

电感接近传感器 CL12-RN4DP1-S圆柱M12开关功能
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M12
- 输出信号
- PNP, 开关功能
- 电气连接
- 裸线
- 电源电压
- 24Vdc, 12Vdc
- 安装类型
- 非溺水
- 保护水平
- IP67
- 其他特性
- 四线式
- 测量范围
最少: 0 mm
(0 in)最多: 4 mm
(0.16 in)- 工艺温度
最少: -40 °C
(-40 °F)最多: 80 °C
(176 °F)
产品介绍
产品概述
技术规格
机械/电气参数
适用环境
附件与检测标准
- 类型：耐低温电感式接近传感器
- 型号：CL12-RN4DP1/S
- 检测距离：4 mm
- 外形：圆柱形 M12
- 检测原理：电感式
- 输出方式：PNP 常开 (NO)
- 连接方式：成型电缆 2 m
技术规格
- 标准检测物：铁 12 × 12 × 1 mm
- 回差：小于检测距离的 10%
- 温漂：在 -40 至 +80 ℃ 范围内，相对于 +23 ℃ 检测距离变化在 ±15% 以内
- 响应频率：500 Hz
- 响应时间：1 ms
- 检测对象：金属物体
- 检测方向：前方
机械/电气参数
- 电源电压：DC 12–24 V
- 供电方式：直流三线式
- 消耗电流：小于 15 mA
- 输出类型：PNP 常开（开关量）
- 负载电流：小于 100 mA
- 指示灯：黄色输出指示灯
- 保护电路：短路保护、供电浪涌保护
- 电压影响：在额定电源电压的 ±15% 范围内，检测距离变化在 ±1% 以内
- 绝缘电阻：≥ 50 MΩ（DC 500 V）
- 耐电压：AC 1000 V 50/60 Hz 1 分钟（带电部与外壳间）
- 耐冲击：500 m/s²，X、Y、Z 各方向 3 次
- 耐振动：10–55 Hz，双振幅 1.5 mm，X、Y、Z 各方向 2 小时
- 动作模式：常开
- 安装方式：非埋入式（非贴装）
- 防护等级：IP67
- 重量：65 g
适用环境
- 使用环境温度：-40 至 +80 ℃
附件与检测标准
- 随货附件：螺母 ×2，内齿垫 ×1，合格证
- 标准检测物：铁片 12 × 12 × 1 mm
