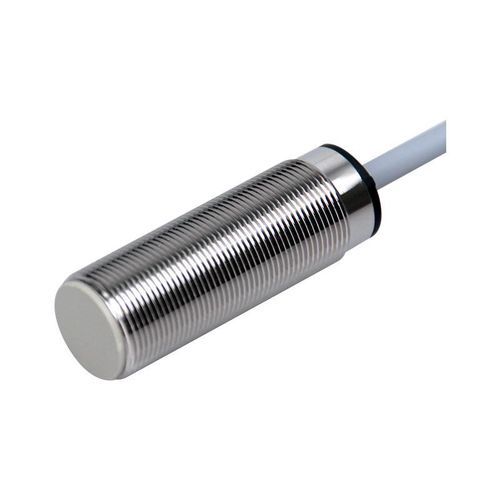

电感接近传感器 CL18-RF5DL1/S圆柱M18开关功能
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M18
- 输出信号
- 开关功能, 2线式
- 电气连接
- 裸线
- 电源电压
- 直流
- 安装类型
- 淹没, 非溺水
- 材质
- 黄铜, PVC, PTFE
- 其他特性
- 非接触式
- 测量范围
0.5 cm
(0.2 in)- 工艺温度
最少: -40 °C
(-40 °F)最多: 80 °C
(176 °F)
产品介绍
产品
技术规格
机械/电气参数
适用环境
备注
特性 / 技术规格
- 系列: CL18系列接近传感器
- 产品类型: 耐低温型
- 检测距离: 5 mm
- 产品结构: 圆柱形
- 检测原理: 电感式
- 外形尺寸: M18
- 输出方式: DC 两线 常开 (NO)
- 线缆长度: 2 m
技术规格
- 检测方向: 前部
- 响应频率: 800 Hz
- 响应时间: 625 μs
- 检测物体: 金属（标准检测物: 铁 18×18×1 mm）
- 回差: 检测距离的10%以下
- 温漂: 在 -40 ~ +80 °C 范围内，相对于 +23 °C，检测距离变化在 ±15% 以内
- 产品附件: 螺母×2、内齿垫×1、合格证
机械/电气参数
- 输出方式: DC 两线 常开 (NO)
- 电源电压: DC 12–24 V
- 供电方式: 直流两线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: 常开
- 安装方式: 埋入式（平装/埋入）
- 指示灯: 黄色输出指示灯
- 残留电压: ≤3 V（无极性时 ≤5 V），在负载电流100 mA、导线长2 m 时
- 电压影响: 在额定电源电压的 ±15% 范围内，检测距离变化在 ±1% 以内
- 负载电流: 100 mA（线长 2 m 时）
- 绝缘电阻: ≥50 MΩ（DC 500 V）
- 开关容量: <100 mA
- 漏电流: <0.8 mA
- 耐冲击: 500 m/s² X、Y、Z 各方向 3 次
- 耐电压: AC 1000 V 50/60 Hz 1 min（充电部与外壳间）
- 耐振动: 10–55 Hz，双振幅 1.5 mm，X、Y、Z 各方向 2 h
- 重量: 100 g
适用环境
- 使用环境温度: -40 ~ +80 °C
备注
- 标准检测物: 铁 18×18×1 mm
- 产品附件包含: 螺母×2、内齿垫×1、合格证
特性 / 技术规格
- 型号: CL18-RF5DL1/S
- 系列: CL18
- 检测距离: 5 mm
- 外形: M18（圆柱形）
- 检测原理: 电感式
- 输出: DC 两线，常开 (NO)
- 电源: DC 12–24 V
- 线缆长度: 2 m
- 响应频率: 800 Hz（响应时间 625 μs）
- 防护等级: IP67
- 工作温度: -40 ~ +80 °C
- 材质: 外壳 黄铜镀镍，检测面 PTFE（特氟龙），电缆 PVC
- 重量: 100 g
