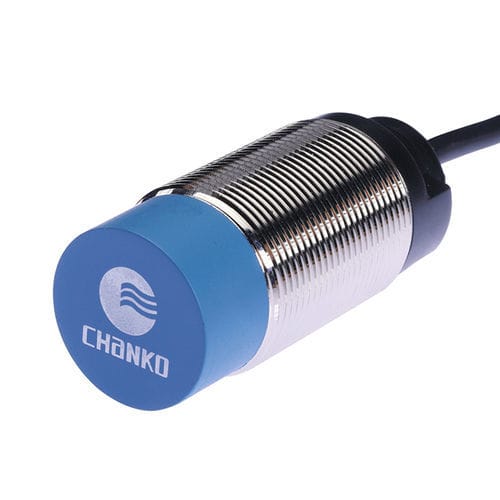

电感接近传感器 CL30-RN15DN1圆柱M30NPN
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M30
- 输出信号
- NPN
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 非溺水
- 材质
- 黄铜, PVC
- 保护水平
- IP67
- 其他特性
- 带LED光源, 四线式
- 测量范围
1.5 cm
(0.59 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品概述
技术规格
性能参数
材质与结构
机械/电气参数
适用环境
附件与资料
特性/适用
技术摘要
- 系列: CL30 系列电感式接近传感器
- 型号: CL30-RN15DN1
- 产品类型: 标准型
- 检测距离: 15 mm
- 外形: 圆柱形
- 检测原理: 电感式
- 外形尺寸: M30
- 输出: NPN 常开 (NO)
技术规格
- 线缆长度: 2 m
- 检测方向: 前部
- 响应频率: 500 Hz
- 响应时间: 1 ms
- 检测物体: 金属
- 随附附件: 合格证
- 回差: 小于检测距离的 10%
- 标准检测物: 铁 45×45×1 mm
- 温漂: 在 -25～+70 °C 范围内，相对于 +23 °C，检测距离变化在 ±10% 以内
性能参数
- 响应频率: 500 Hz
- 响应时间: 1 ms
- 回差: <10% 的检测距离
- 标准目标: 铁 45×45×1 mm
- 温漂: 在 -25～+70 °C 范围内 ±10%（参考 +23 °C）
材质与结构
- 外壳: 黄铜镀镍
- 检测面: 耐热 ABS
- 电缆: PVC
机械/电气参数
- 输出方式: NPN 常开 (NO)
- 电源电压: DC 12–24 V
- 供电方式: 直流三线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: 常开
- 安装方式: 非埋入式
- 消耗电流: < 35 mA
- 指示灯: 红色输出指示灯
- 保护电路: 短路保护、浪涌保护
- 电压影响: 额定电压 ±15% 范围内，检测距离变化 < ±1%
- 负载电流: < 200 mA
- 绝缘电阻: > 50 MΩ（DC500 V）
- 耐冲击: 500 m/s，X、Y、Z 各方向 3 次
- 耐电压: AC 1000 V 50/60 Hz 1 min（带电部位对外壳）
- 耐振动: 10–55 Hz，双振幅 1.5 mm，X/Y/Z 各方向 2 h
- 重量: 约 156 g
适用环境
- 工作温度: -25～+70 °C
附件与资料
- 随附: 合格证
- 资料: 提供产品说明书
特性/适用
- 适用于金属目标检测；标准检测件: 铁 45×45×1 mm
技术摘要
- 系列: CL30
- 型号: CL30-RN15DN1
- 检测距离: 15 mm
- 外形尺寸: M30
- 输出: NPN 常开 (NO)
- 电源: DC 12–24 V
- 线缆长度: 2 m
- 响应时间: 1 ms
- 防护等级: IP67
- 材质: 外壳 黄铜镀镍；检测面 耐热 ABS；电缆 PVC
