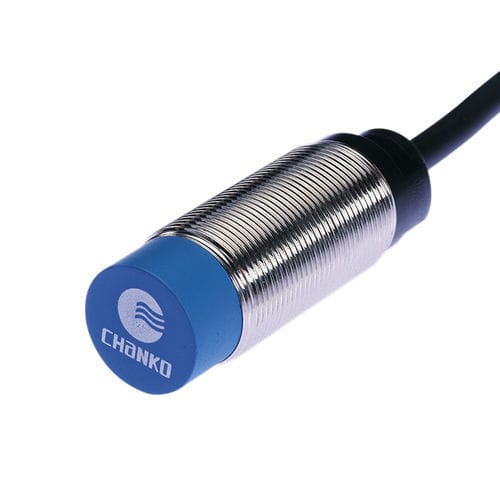

电感接近传感器 CL18-RN8DN1圆柱M18半导体输出
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M18
- 输出信号
- 开关功能, NPN, 半导体输出
- 电源电压
- 24Vdc, 12Vdc
- 安装类型
- 非溺水
- 材质
- 塑料, 黄铜, PVC
- 保护水平
- IP67
- 其他特性
- 四线式
- 测量范围
0.8 cm
(0.31 in)- 工艺温度
最多: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
产品介绍
产品概述
主要规格
机械 / 电气参数
适用环境
特性 / 技术规格
- 产品类型：标准型电感式接近传感器
- 检测距离：8 mm
- 外形：圆柱形（M18）
- 检测原理：电感式
- 输出方式：NPN NO（常开）
主要规格
- 线缆长度：2 m（成型电缆）
- 检测方向：前部
- 响应频率：500 Hz
- 响应时间：1 ms
- 检测物体：金属
- 附件：螺母×2、内齿垫×1、合格证
- 回差：< 检测距离的10%
- 标准检测物：铁 24×24×1 mm
- 温漂：在-25～+70℃范围内，以+23℃为参考，检测距离变化在±10%以内
- 材质：外壳 黄铜镀镍；检测面 耐热ABS；电缆 PVC
机械 / 电气参数
- 输出方式：NPN NO
- 电源电压：DC 12–24 V
- 供电方式：直流三线式
- 防护等级：IP67
- 连接方式：成型电缆
- 信号类型：开关量
- 动作模式：常开
- 安装方式：非埋入式（非齐平）
- 消耗电流：<35 mA
- 指示灯：红色输出指示灯
- 保护电路：短路保护、浪涌保护
- 电压影响：在额定电源电压的±15%范围内，检测距离变化在±1%以内
- 负载电流：<200 mA
- 绝缘电阻：>50 MΩ（DC500 V）
- 耐冲击：X、Y、Z 各方向 500 m/s，3 次
- 耐电压：AC1000 V 50/60Hz 1 min 充电部与外壳之间
- 耐振动：10–55 Hz 双振幅1.5 mm X、Y、Z 各方向 2 h
- 重量：约93 g
适用环境
- 使用环境温度：-25 ～ +70 ℃
特性 / 技术规格
- 型号：CL18-RN8DN1
- 系列：CL18
- 检测距离：8 mm
- 外形尺寸：M18（圆柱形）
- 检测原理：电感式
- 输出：NPN 常开（NO）
- 电源：DC 12–24 V，直流三线式
- 线缆：成型，2 m，PVC
- 防护等级：IP67
- 响应频率 / 时间：500 Hz / 1 ms
- 消耗电流：<35 mA；负载电流：<200 mA
- 指示灯：红色输出指示灯
- 保护：短路保护、浪涌保护
- 工作温度：-25 ～ +70 ℃；温漂 ±10%（参考 +23 ℃）
- 材质：外壳黄铜镀镍；检测面耐热ABS
- 标准检测物：铁 24×24×1 mm；回差 <10%
- 重量：≈93 g
