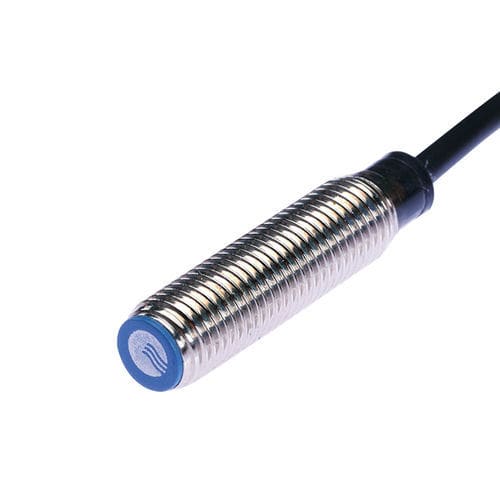

电感接近传感器 CL08-RF1.5DN1圆柱M8开关功能
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M8
- 输出信号
- 开关功能, NPN
- 安装类型
- 淹没
- 材质
- 塑料, 黄铜
- 保护水平
- IP67
- 其他特性
- 四线式
- 测量范围
0.15 cm
(0.06 in)- 工艺温度
最多: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
产品介绍
产品概述
主要特性
技术规格
机械/电气参数
适用环境
资料与附件
特征 / 技术摘要
- 系列: CL08 系列电感式接近传感器
- 型号: CL08-RF1.5DN1
- 类型: 标准型
- 检测距离: 1.5 mm
- 外形: 圆柱形，M8
- 检测原理: 电感式
- 输出方式: NPN NO（常开）
- 线缆长度: 2 m
主要特性
- 1.5 mm 检测距离，适合金属目标检测
- M8 紧凑外形，支持埋入式安装
- NPN NO 输出，直流三线连接
- 响应频率 1000 Hz，响应时间 500 µs
- 防护等级 IP67，防尘防水
- 内置短路保护与电源浪涌保护
技术规格
- 产品类型: 标准型
- 检测距离: 1.5 mm
- 外形尺寸: M8（圆柱形）
- 检测原理: 电感式
- 线缆长度: 2 m（成型电缆）
- 检测方向: 前方
- 检测对象: 金属（标准检测物: 铁 8×8×1 mm）
- 回差: < 检测距离的 10%
- 温漂: 在 -25 至 +70 °C 范围内，相对于 +23 °C 检测距离变化在 ±10% 以内
- 材质: 外壳 黄铜镀镍；检测面 耐热 ABS；电缆 PVC
机械/电气参数
- 输出方式: NPN NO
- 电源电压: DC 12–24 V
- 供电方式: 直流三线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: 常开
- 安装方式: 埋入式
- 消耗电流: <35 mA
- 指示灯: 红色输出指示灯
- 保护电路: 短路保护、 电源浪涌保护
- 电压影响: 额定电源±15% 范围内，检测距离变化 <±1%
- 负载电流: <200 mA
- 绝缘电阻: >50 MΩ（DC 500 V）
- 耐冲击: 500 m/s²，X、Y、Z 各方向 3 次
- 耐电压: AC 1000 V 50/60 Hz 1 分钟 充电部与外壳间
- 耐振动: 10–55 Hz，双振幅 1.5 mm，X、Y、Z 各方向 2 小时
- 重量: 约 32 g
适用环境
- 工作温度: -25 至 +70 °C
资料与附件
- 随附附件: 螺母 ×2，内齿垫 ×1，合格证
- 可下载资料（示例，无链接）: 3D 模型 (.stp)，使用说明书 (PDF)
特征 / 技术摘要
- 检测目标: 金属物体（标准检测物: 铁 8×8×1 mm）
- IP67 适用于需防护的工业环境
- 埋入式安装；外壳黄铜镀镍；检测面耐热 ABS
- 内置短路与浪涌保护，提高可靠性
- 成型电缆 2 m，便于直接连接
