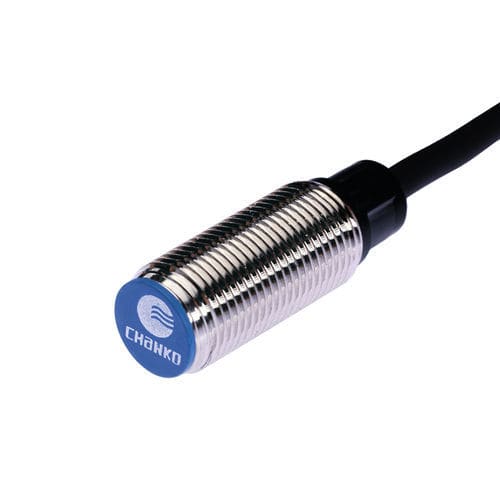

电感接近传感器 CL12-RF2DN1圆柱M12NPN
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电感
- 形状
- 圆柱
- 直径
- M12
- 输出信号
- NPN
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 淹没
- 材质
- 黄铜, PVC
- 保护水平
- IP67
- 其他特性
- 四线式
- 测量范围
0.2 cm
(0.08 in)- 工艺温度
最多: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
产品介绍
产品概述
机械/电气参数
适用环境
资料与附件
技术摘要
- 产品型号: CL12-RF2DN1
- 系列: CL12系列
- 产品类型: 标准型电感式接近传感器
- 检测距离: 2 mm
- 产品结构: M12 圆柱形
- 检测原理: 电感式
- 输出方式: NPN 常开 (NO)
- 线缆长度: 2 m（成型电缆）
- 检测方向: 前部
- 响应频率: 600 Hz
- 响应时间: 800 μs
- 检测物体: 金属物体（标准检测物: 铁 12×12×1 mm）
- 回差: 检测距离的10%以下
- 温漂: 在 -25~+70 ℃范围内相对于+23 ℃参考，检测距离变化在±10%以内
- 材质: 外壳 黄铜镀镍；检测面 耐热ABS；电缆 PVC
- 品牌: 长江传感（长江传感）
机械/电气参数
- 输出方式: NPN 常开
- 电源电压: DC 12~24 V
- 供电方式: 直流三线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: 常开
- 安装方式: 埋入式（平装）
- 消耗电流: ≤35 mA
- 指示灯: 红色输出指示灯
- 保护电路: 短路保护、电源浪涌保护
- 电压影响: 在额定电源电压±15%范围内，检测距离变化在±1%以内
- 负载电流: ≤200 mA
- 绝缘电阻: ≥50 MΩ（DC500 V）
- 耐冲击: 500 m/s²，X、Y、Z各方向各3次
- 耐电压: AC1000 V 50/60 Hz 1 min（带电部与外壳之间）
- 耐振动: 10~55 Hz，双振幅1.5 mm，X、Y、Z各方向2 h
- 重量: 约54 g
适用环境
- 使用环境温度: -25~70 ℃
资料与附件
- 附件: 螺母×2，内齿垫×1，合格证
- 可下载3D图（STP）与说明书（PDF）
技术摘要
- 型号: CL12-RF2DN1
- 检测距离: 2 mm
- 外形: M12 圆柱形，埋入式安装
- 输出: NPN 常开，直流三线式，负载电流≤200 mA
- 电源: DC 12~24 V（电压波动±15%时检测距离变化≤±1%）
- 防护等级: IP67
- 响应频率/时间: 600 Hz / 800 μs
- 线缆: 2 m 成型电缆
- 材质: 黄铜镀镍外壳，检测面耐热ABS，电缆PVC
