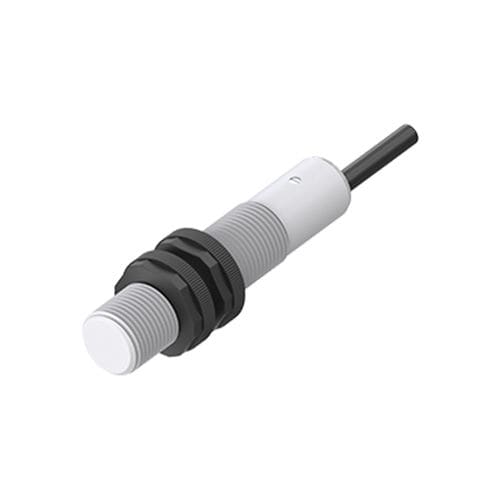

电容接近传感器 CC12-RF3DN1圆柱M30开关功能
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电容
- 形状
- 圆柱
- 直径
- M30
- 输出信号
- 开关功能, NPN
- 电源电压
- 24Vdc, 12Vdc
- 安装类型
- 非溺水
- 保护水平
- IP67
- 其他特性
- 四线式
- 测量范围
最少: 0 mm
(0 in)最多: 30 mm
(1.18 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品
产品概述
技术规格
机械/电气参数
适用环境
图纸 / 控制输出 / 外形图
推荐应用
特性 / 技术规格

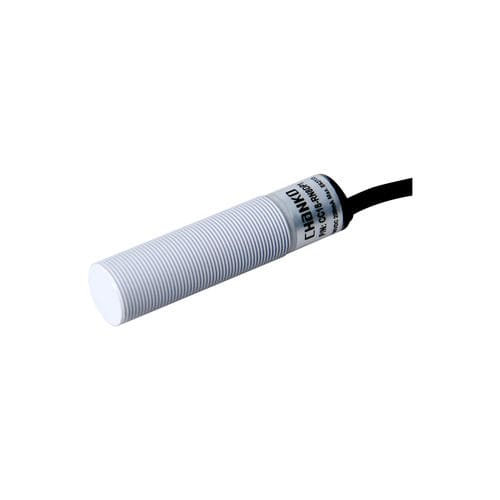

- 型号: CC30-RN30DN2
- 系列: CC30系列电容式接近传感器
产品概述
- 类型: 标准型
- 检测距离: 30 mm
- 外形: 圆柱形
- 检测原理: 电容式
- 外形尺寸: M30
- 输出方式: NPN NC（常闭）
- 线缆长度: 2 m（成型电缆）
- 检测方向: 前部
技术规格
- 响应频率: 100 Hz
- 响应时间: 5 ms
- 检测物体: 非金属体
- 产品附件: 螺母×2，合格证
- 回差: 检测距离的15%以下
- 标准检测物: 铁 90×90×1 mm
- 温漂: 在-25~+70℃范围内，相对于+23℃参考，检测距离变化在±10%以内
- 材质: 外壳 PBT；电缆 PVC
机械/电气参数
- 输出方式: NPN NC
- 电源电压: DC 12~24V
- 供电方式: 直流三线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: 常闭
- 安装方式: 非埋入式
- 消耗电流: 10 mA以下
- 指示灯: 红色输出指示灯
- 保护电路: 短路保护、浪涌保护
- 电压影响: 在额定电源电压±15%范围内，检测距离变化在±1%以内
- 负载电流: 200 mA以下
- 绝缘电阻: 50 MΩ以上（DC500V兆欧表）
- 耐冲击: 500 m/s²，X、Y、Z 各方向3次
- 耐电压: AC1000V 50/60Hz 1 min（充电部与外壳间）
- 耐振动: 10~55Hz 双振幅1.5 mm，X、Y、Z 各方向2 h
- 重量: 约195 g
适用环境
- 工作温度: -25~70℃
图纸 / 控制输出 / 外形图
- 产品页面包含电容式成型电缆控制输出图及圆柱形外形尺寸图（图片为电气与外形示意）
推荐应用
- 3C电子行业
- 立体停车库
- 物流仓储行业
特性 / 技术规格
- 型号: CC30-RN30DN2
- 类型: 标准型
- 检测距离: 30 mm
- 检测原理: 电容式
- 电源电压: DC 12~24V
- 输出: NPN NC（常闭）
- 防护等级: IP67
- 工作温度: -25~70℃
- 材质: 外壳 PBT，电缆 PVC
