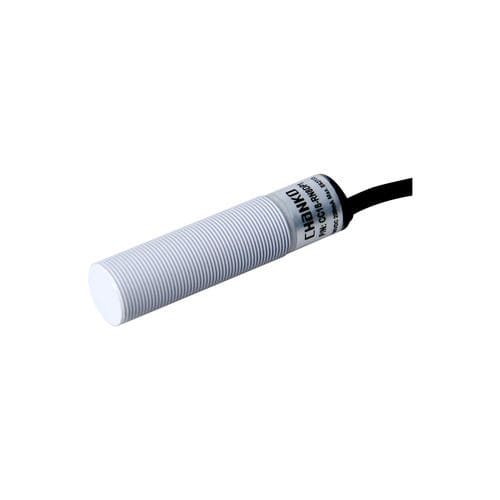

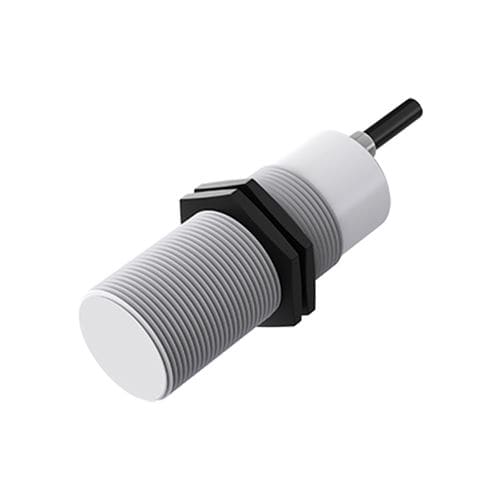

电容接近传感器 CC30-RF20DN1圆柱M30数字
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电容
- 形状
- 圆柱
- 直径
- M30
- 输出信号
- 开关功能, 数字, NPN
- 电源电压
- 24Vdc, 12Vdc
- 安装类型
- 淹没
- 材质
- 塑料, PVC
- 其他特性
- 四线式
- 测量范围
最少: 0 mm
(0 in)最多: 2 mm
(0.08 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品概述
技术规格
机械/电气参数
适用环境
特性 / 技术摘要
- 产品类型: 标准型
- 检测距离: 20 mm
- 产品结构: 圆柱形
- 检测原理: 电容式
- 外形尺寸: M30
- 输出方式: NPN 常开 (NO)
技术规格
- 产品类型: 标准型
- 检测距离: 20 mm
- 产品结构: 圆柱形
- 检测原理: 电容式
- 外形尺寸: M30
- 线缆长度: 2 m
- 检测方向: 前部
- 响应频率: 100 Hz
- 响应时间: 5 ms
- 检测物体: 非金属体
- 产品附件: 螺母×2，合格证
- 回差: 检测距离的15%以下
- 标准检测物: 铁 60×60×1 mm
- 温漂: 在 -25~+70℃ 范围内，参考 +23℃ 时，检测距离变化在 ±10% 以内
- 材质: 外壳 PBT；电缆 PVC
机械/电气参数
- 输出方式: NPN 常开 (NO)
- 电源电压: DC 12–24 V
- 供电方式: 直流三线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: 常开
- 安装方式: 埋入式
- 消耗电流: 10 mA 以下
- 指示灯: 红色输出指示灯
- 保护电路: 短路保护、电源浪涌保护
- 电压影响: 在额定电源电压的 ±15% 范围内，检测距离变化在 ±1% 以内
- 负载电流: ≤200 mA
- 绝缘电阻: ≥50 MΩ（DC500 V 兆欧表）
- 耐冲击: 500 m/s² X、Y、Z 各方向 3 次
- 耐电压: AC1000 V 50/60 Hz 1 min（带电部与外壳之间）
- 耐振动: 10–55 Hz 双振幅 1.5 mm X、Y、Z 各方向 2 h
- 重量: 约197 g
适用环境
- 使用环境温度: -25~+70 °C
特性 / 技术摘要
- 型号: CC30-RF20DN1
- 系列: CC30 系列接近传感器
- 检测距离: 20 mm
- 检测原理: 电容式
- 外形尺寸: M30
- 线缆长度: 2 m
- 输出: NPN 常开 (NO)
- 供电: DC 12–24 V，直流三线式
- 防护等级: IP67
- 响应频率/时间: 100 Hz / 5 ms
- 适用被测物: 非金属体（标准检测物：铁 60×60×1 mm）
- 材质: 外壳 PBT；电缆 PVC
- 附件: 螺母×2，合格证
