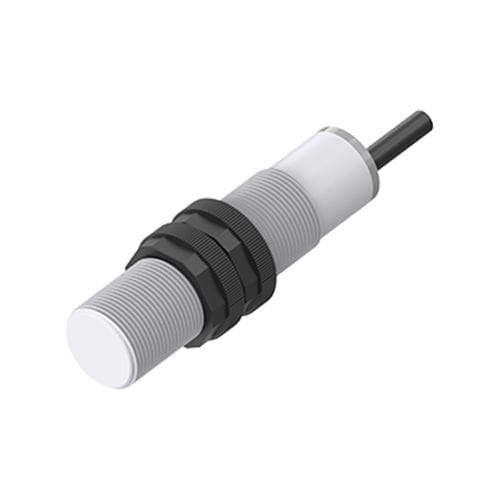

电容接近传感器 CC18-RF8AK1圆柱M30半导体输出
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电容
- 形状
- 圆柱
- 直径
- M30
- 输出信号
- 开关功能, NPN, 半导体输出
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 淹没
- 材质
- 塑料, PVC
- 其他特性
- 非接触式, 四线式
- 测量范围
最少: 0 mm
(0 in)最多: 20 mm
(0.79 in)- 工艺温度
最少: -25 °C
(-13 °F)最多: 70 °C
(158 °F)
产品介绍
产品概述
技术规格
适用环境
附件
特征 / 规格技术
- 产品系列/名称: CC30系列接近传感器，型号 CC30-RF20DN2
- 产品类型: 标准型
- 检测距离: 20mm
- 产品结构/外形: 圆柱形，外形尺寸 M30
- 检测原理: 电容式
- 输出方式: NPN NC（常闭）
- 线缆长度: 2M（成型电缆）
- 检测方向: 前部
- 响应频率: 100Hz
- 响应时间: 5ms
- 检测物体: 非金属体（标准检测物: 铁 60×60×1mm）
- 产品附件: 螺母×2，合格证
- 材质: 外壳 PBT；电缆 PVC
技术规格
- 输出方式: NPN NC
- 电源电压: DC 12~24V
- 供电方式: 直流三线式
- 防护等级: IP67
- 连接方式: 成型电缆
- 信号类型: 开关量
- 动作模式: 常闭
- 安装方式: 埋入式
- 消耗电流: 10mA 以下
- 指示灯: 红色输出指示灯
- 保护电路: 短路保护、电源浪涌保护
- 电压影响: 在额定电源电压的±15%范围内，检测距离变化在±1%以内
- 负载电流: 负载电流 200mA 以下
- 绝缘电阻: 50MΩ 以上（DC500V 兆欧表），充电部整体与外壳间
- 耐冲击: 500m/s，X、Y、Z 各方向 3 次
- 耐电压: AC1000V 50/60Hz 1 min（充电部整体与外壳间）
- 耐振动: 10~55Hz，双振幅 1.5mm，X、Y、Z 各方向 2h
- 重量: 约 197g
适用环境
- 使用环境温度: -25~70℃（温漂说明：在 -25~+70℃ 温度范围内，参考 +23℃ 时，检测距离变化在 ±10% 以内）
附件
- 随产品附带: 螺母 x2，合格证
特征 / 规格技术
- 型号: CC30-RF20DN2（CC30 系列）
- 检测距离: 20mm
- 外形尺寸: M30 圆柱形
- 检测原理: 电容式
- 输出: NPN 常闭，开关量输出
- 防护等级: IP67，适合潮湿/有尘环境的封装
- 电源: DC12~24V，直流三线制供电
- 线缆: 成型电缆，长度 2M
- 响应: 100Hz / 5ms
- 材料: 外壳 PBT，电缆 PVC
