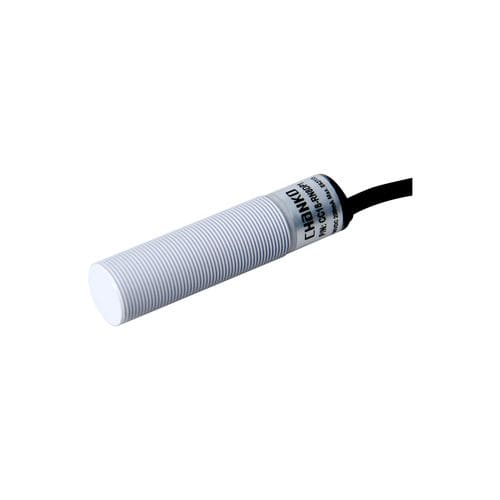

电容接近传感器 CC30-RF20DP2圆柱M30开关功能
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 电容
- 形状
- 圆柱
- 直径
- M30
- 输出信号
- PNP, 开关功能
- 电气连接
- 内置发送器
- 电源电压
- 直流, 24Vdc, 12Vdc
- 安装类型
- 淹没
- 材质
- 塑料, PVC
- 保护水平
- IP67
- 应用
- 工业
- 其他特性
- 四线式
- 测量范围
最多: 20 mm
(0.79 in)最少: 0 mm
(0 in)- 工艺温度
最多: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
产品介绍
产品
技术规格
机械 / 电气参数
适用环境
型号 / 系列
- 类型：标准型
- 检测距离：20 mm
- 外形：圆柱形，M30
- 检测原理：电容式
- 输出方式：PNP NC（常闭）
- 线缆长度：2 m
技术规格
- 类型：标准型
- 检测距离：20 mm
- 检测原理：电容式
- 响应频率：100 Hz
- 响应时间：5 ms
- 适用物体：非金属（标准检测物：铁 60 × 60 × 1 mm）
- 回差：检测距离的 ≤15%
- 温漂：-25～+70 °C 范围内相对于 +23 °C 参考值，检测距离变化在 ±10% 以内
- 材质：外壳 PBT，电缆 PVC
- 附件：螺母 ×2，合格证
机械 / 电气参数
- 输出方式：PNP NC
- 电源电压：DC 12–24 V
- 供电方式：直流三线式
- 防护等级：IP67
- 连接方式：成型电缆
- 信号类型：开关量
- 动作模式：常闭
- 安装方式：埋入式
- 消耗电流：< 10 mA
- 指示灯：红色输出指示灯
- 保护电路：短路保护、浪涌保护
- 电压影响：额定电源 ±15% 范围内，检测距离变化 ≤ ±1%
- 负载电流：< 200 mA
- 绝缘电阻：> 50 MΩ（DC 500 V）
- 耐冲击：500 m/s²，X、Y、Z 各方向 3 次
- 耐电压：AC 1000 V 50/60 Hz 1 分钟（带电部位与外壳间）
- 耐振动：10–55 Hz，双振幅 1.5 mm，X、Y、Z 各方向 2 小时
- 重量：约 197 g
适用环境
- 工作温度：-25～+70 °C
型号 / 系列
- 型号：CC30-RF20DP2
- 系列：CC30 电容式接近传感器
- 应用：适用于工业环境中非金属目标的检测
