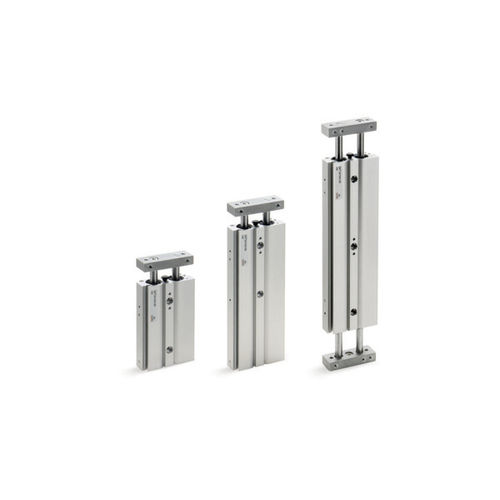

带综合指导油缸 QX series气动双活塞式双作用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 气动
- 所用技术
- 双活塞式
- 配置
- 双作用
- 材料
- 阳极氧化铝
- 其他特性
- 紧凑型, 精准, 强力度, 带综合指导, 法兰式
- 运行行程
最多: 100 mm
(3.937 in)最少: 10 mm
(0.394 in)- 压力
最多: 10 bar
(145.04 psi)最少: 1 bar
(14.5 psi)- 速度
最多: 500 mm/s
(1.64 ft/s)最少: 50 mm/s
- 工作温度
最多: 80 °C
(176 °F)最少: 0 °C
(32 °F)
产品介绍
QX 系列双活塞气缸是一种双活塞的气动滑座。气缸与导向装置设计在一起.移动部件可承受较大的径向负载和力矩。双活塞杆的设计可使气缸的输出力提高一倍.很适合安装在较小的空间.且需要较大输出力、负载需被导向的工作场合。
气缸的导向套有两种形式：青铜粉末冶金导向套（QXT）和滚珠直线导轨导向套（QXB）。当径向负载较大时.一般采用 QXT 型；而当运动精度较高.且使用频率较大时建议采用 QXB 型。
结构形式 - 紧凑型，磁传，QXT 采用青铜粉末冶金导向套，QXB 采用滚珠直线导轨导向套
与介质接触的材料 - 双作用
材料 - 阳极氧化铝合金基体和固定板，聚氨酯密封件，轧辊 AISI 303 不锈钢活塞杆（QXT）或 C50 淬硬钢活塞杆（QXB）
安装方式 - 借助于基体上的螺纹孔
介质 - 洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）
