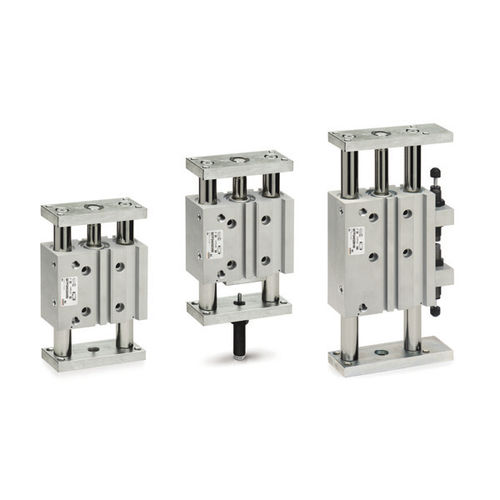

带综合指导油缸 QCTF, QCBF series

气动磁性活塞式双作用

QCTF 和 QCBF 系列双导杆气动滑座是一种单气缸并带有双导向装置的气动滑座.气缸与导向装置设计在一起.移动部件可以承受较大的径向负载和力矩。其缸径从 20 至 40 mm 共四种。导杆的两端均有固定板.在基座上或后固定板上均可安装缓冲器.可使移动部件承受较大的惯性力.也可以调节行程的大小。该系列气动滑座很适合安装在较小的空间内.且负载需要被导向的工作场合。 气动滑座的导向套有两种形式：青铜粉末冶金导向套（QCTF）和滚珠直线导轨导向套（QCBF）。当径向负载较大时.一般采用 QCTF 型；而当运动精度较高.且使用频率较大时建议采用 QCBF 型。 两种形式的滑座内部均装有缓冲垫.以防止活塞与端盖的直接撞击。基座上按用户要求可安装两个缓冲器.后固定板上也可以安装一个缓冲器。基体两侧均设计有可直接安装磁性接近开关的沟槽。 结构形式 - 紧凑型，单气缸，双导杆，双固定板 QCTF 型采用青铜粉末冶金导向套 QCBF 型采用滚珠直线导轨导向套 与介质接触的材料 - 双作用 材料 - 阳极氧化铝合金基体，镀锌钢固定板，轧辊 AISI 303 不锈钢活塞杆， 聚氨酯密封件，轧辊 AISI 420B 不锈钢导杆（QCT）或 C50 淬硬钢导杆（QCB） 安装方式 - 利用基体上的通孔或螺纹孔 行程 - 见标准行程表 介质 - 洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）
