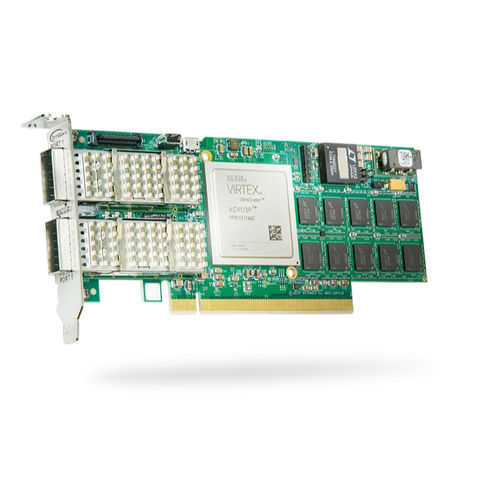

Mini PCIeFPGA卡 XUP-PL4

带输入输出处理器

Xilinx UltraScale+ 低剖面 PCIe 板，带双 QSFP 和 DDR4。 特点 通过2个QSFP28实现2个100GbE。 高达32 GBytesDDR4 精密时钟和定时选项 概述 BittWare的XUP-PL4是一款基于Xilinx Virtex UltraScale+ FPGA的低尺寸PCIe x16卡。UltraScale+器件为需要大量数据流和数据包处理的系统提供高性能、高带宽和低延迟。该板提供高达32GB的内存、复杂的时钟和时序选项以及两个前面板QSFP笼，每个笼子支持高达100Gbps（4x25）--包括100GbE。 XUP-PL4还集成了一个用于高级系统监控的板卡管理控制器(BMC)，大大简化了平台集成和管理。所有这些功能结合在一起，使XUP-PL4成为广泛的数据中心应用的理想选择，包括网络处理和安全、加速、存储、广播和SigInt。 板材规格 FPGA Virtex UltraScale+ C1517包内的VU3P 核心速度等级--2 联系BittWare了解VU3P FPGA选项 板载内存 用于启动FPGA的闪存 两组高达16GB的DDR4(x72)。 主机接口 x16 Gen3接口直接到FPGA 实用头 用于BMC访问和编程的微型USB闪存 时间戳（可选 1个PPS输入/输出 参考时钟输入/输出 QSFP笼子 前面板上的2个QSFP28(zQSFP)笼通过8个收发器直接连接到FPGA。 每个支持100GbE、40GbE、4x25GbE或4x10GbE，并可组合成400GbE。 董事会管理主计长 电压、电流、温度监测 电源排序和复位 外地升级 FPGA配置和控制 时钟配置 I2C总线访问 USB 2.0 电压覆盖 冷却 标准：单宽度主动式散热器 电器 来自12V PCIe插槽的板载电源 功率耗散取决于应用 环境问题 操作温度5°C至35°C 形状因素 薄型（半高半长）PCIe插槽板。 6.6 x 3.85英寸 开发工具 系统开发 BittWorks II Toolkit - 用于BittWare硬件的主机、命令和调试工具。 FPGA开发 FPGA示例 - Vivado项目示例 Xilinx 工具 - Vivado® 设计套件
