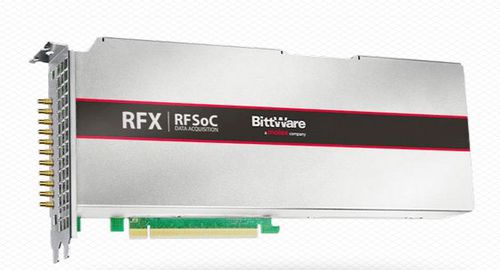

Mini PCIeFPGA卡 RFX-8440

带输入输出处理器

板材规格 FPGA Zynq UltraScale+ RFSoC E1156封装的XCZU43。 核心速度等级-2 联系BittWare了解其他FPGA选项 模拟 优化的L波段：1GHz - 2GHz。 可提供其他模拟配置，请联系BittWare。 4 x 5 GSPS 14 位 ADC -40至0 dBm（默认值 4 x 10 GSPS 14-bit DACs. -40至0 dBm（默认值 可编程时钟 外部参考和触发器 SSMC型连接器 板载闪光灯 用于启动FPGA的闪存 用于 ARM 引导加载器和操作系统映像的闪存 外部存储器 16GB DDR4处理系统(ARM)，带ECC的内存 8GB DDR4可编程逻辑内存，带ECC。 外部数字接口 处理系统 PCIe Gen2 x1 RJ45以太网 USB UART USB 3.0 迷你显示端口 可编程逻辑 通过8×25G OCuLink最高可达200Gb/s 硬IP支持双100GbE和PCIe Gen4。 冷却 标准：双宽度被动散热器 可选：双宽度主动式散热器（带风扇）。 可选：单宽被动散热片 电器 板载电源来自6针AUX连接器或12V PCIe插槽连接。 功率耗散取决于应用 典型最大功耗50W 环境问题 操作温度：5℃～35℃。5℃至35℃ 质量管理 按照ISO9001:2015 IPC-A-610-Class III制造。 符合RoHS标准 CE, FCC & ICES认证 形状因素 3/4长度、标准高度的PCIe双插槽卡（x16机械式）。 支持独立操作 RFX-8440可以作为TeraBox™集成服务器平台订购。 开发工具 FPGA开发 BittWare提供了一个利用产品主要接口的基本数据采集和重放示例。Xilinx Vivado开发工具完全支持定制设计的开发。 交付成果 RFX-8440模拟数据采集卡 数据采集和中继实例 - 完整的源代码 1年硬件
