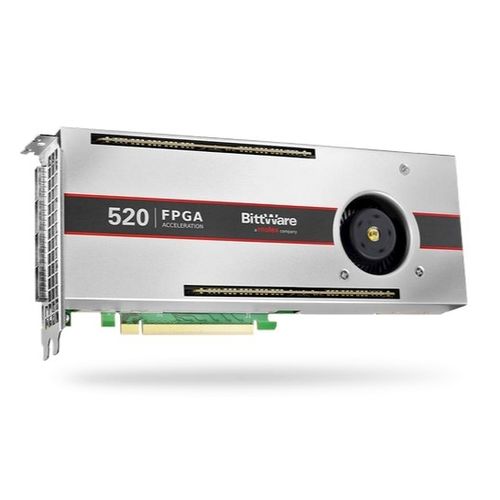

Mini PCIeFPGA卡 520NX

带输入输出处理器

采用HBM2的Stratix 10 AI优化的FPGA。 为高带宽、低延迟的AI加速进行AI优化。 特点 英特尔Stratix 10NX2100 8GB 3D 叠加HBM2 AI Tensor Blocks 概述 520NX是一款PCIe卡，采用英特尔的Stratix 10 NX2100 FPGA，旨在应对最苛刻的人工智能工作负载。这款革命性的加速器提供了实现低延迟和大型人工智能模型所需的独特功能组合。 高性能的AI Tensor Blocks。143个INT8 TOPS 深度近似计算内存: 高达8GB的HBM2内存 高带宽网络：高达600Gbps的板对板带宽。 520NX采用板卡管理控制器(BMC)进行先进的系统监测和控制，大大简化了平台的集成和管理。 板材规格 FPGA 英特尔Stratix 10 NX F2597封装的NX2100 8GBytes 片上高带宽内存 (HBM2) DRAM, 410 GB/s (速度等级 2) 核心速度等级-2：I/O速度等级-2 联系 Bittware 了解其他 Stratix 10 NX 选项。 板载闪存 2Gbit闪存，用于启动FPGA 外部存储器 2个288针DIMM插槽，每个插槽默认安装16GB模块，即板载总容量为32GB(可选择总容量为256GB) 联系BittWare，了解QDR-II+和Intel Optane (3D-Xpoint)DIMM选项。 主机接口 x16 Gen3接口直接到FPGA，连接到PCIe硬IP。 QSFP笼子 前面板上的4个QSFP28机笼通过16个收发器直接连接到FPGA上 用户可编程的低抖动时钟，支持10/25/40/100GbE。 每个QSFP28都可以独立地进行时钟调节。 用于网络恢复时钟的抖动清除器 2个QSFP28有可用的100GbE MAC硬IP。 OCuLink 2个边缘连接器(A, B)，每条车道12.5G(默认)；每个连接器支持PCIe Gen 3 x8硬IP、GPIO、PCIe主控和可选的输入时钟。 每个通道（可选）有2个内部连接器（C，D）@25G；每个OCuLink有1个100GbE MAC硬IP。 董事会管理主计长 电压、电流、温度监测 电源排序和复位 外地升级 FPGA配置和控制 时钟配置 低带宽的BMC-FPGA通信，带SPI链路 USB 2.0 支持PLDM 电压覆盖 冷却 标准：双宽度主动式散热器（带风扇 可选：双宽度被动散热器 可选：双幅液体冷却 电器 板载电源来自12V PCIe插槽和两个AUX接口（一个8针，一个6针）。 功率耗散取决于应用 典型最大功耗225W 环境问题 操作温度：5℃～35℃。5℃至35℃ 质量管理 按照ISO9001:2015 IPC-A-610-Class III制造。 符合RoHS标准 CE, FCC & ICES认证 形状因素 标准高度的PCIe双插槽板。 4.376 x 10.5英寸(111 x 266.7毫米) 开发工具 FPGA开发。BIST - CentOS 7的内置自测试，提供源代码（引脚、网关、PCIe驱动和主机测试应用程序）。 应用开发。支持的设计流程 - Quartus Prime Pro (HDL, Verilog, VHDL等) 交付成果 520NX FPGA板 USB电缆（前面板访问 内置自检(BIST) 1年的在线开发者网站访问权 1年硬件保修
