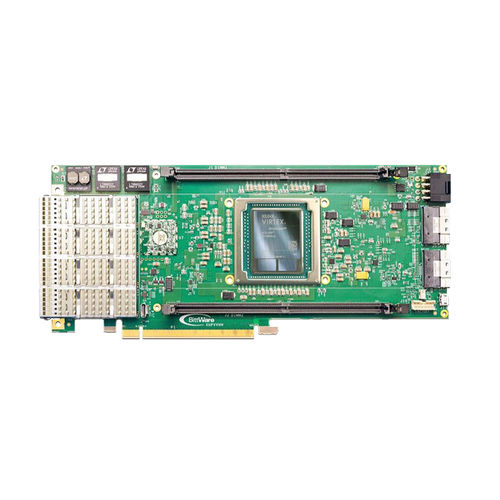

Mini PCIeFPGA卡 XUP-VVH

带输入输出处理器

Xilinx UltraScale+ 3/4-Length PCIe 板块 VU37P集成了HBM2、四通道QSFP和256 GBytes DDR4的BittWare Viper平台。 特点 通过4个QSFP28实现4个100GbE。 高达256 GBytesDDR4 VU37P FPGA：280万LC和8GBytes HBM2FPGA，由Xilinx公司提供。 概述 BittWare的XUP-VVH是一款基于UltraScale+ VU37P FPGA的PCIe卡，是对内存带宽要求较高的高密度数据中心应用的理想选择。UltraScale+ FPGA通过在FPGA上集成高带宽内存(HBM2)磁片，以460 GBytes/秒的速度支持高达8 GBytes的内存，帮助这些要求苛刻的应用避免I/O瓶颈。 除了集成的存储器，UltraScale+ VU37P还提供了多达280万个逻辑元件，这为设计人员提供了令人难以置信的性能潜力--但其功率密度却使热管理变得困难。XUP-VVH采用BittWare的Viper平台来应对这一挑战，支持大型FPGA负载、高达256GBytes的DDR4和4x 100 Gbps以太网。 BittWare的Viper平台采用先进的计算机流动模拟技术，以热力优先的方法驱动物理板设计，包括使用热管、气流通道和安排组件，以最大限度地利用服务器中有限的可用气流。Viper板卡默认为被动式，主动式冷却也是一种选择。 板材规格 FPGA Virtex UltraScale+ VU37P 8 GB字节的HBM2高带宽DRAM 核心速度等级--2 联系BittWare了解其他FPGA选项 板载闪存 用于启动FPGA的闪存 外部存储器 2个DIMM站点，每个站点支持。 高达128GB的DDR4 x72，带ECC。 高达576Mbits的双QDR-II+x18（2个独立的288Mbbank）。 主机接口 x16 Gen3接口直接到FPGA USB端口 微型USB：访问BMC和FPGA JTAG。 公用事业 连接到一个用于UART、1个PPS输入和10MHz时钟输入的突破板。 UltraPort SlimSAS 2个UltraPort SlimSAS在后缘，通过16x GTY收发器连接到FPGA 可支持一个额外的x16或x8 PCIe接口（需要软IP核和额外的插槽 QSFP笼子 前面板上的4个QSFP28(zQSFP)笼通过16个收发器直接连接到FPGA。 每个支持100GbE、40GbE、4x25GbE或4x10GbE，并可组合成400GbE。 董事会管理主计长 电压、电流、温度监测 电源排序和复位 外地升级 FPGA配置和控制 时钟配置 I2C总线访问 USB 2.0 电压覆盖 冷却 标准：双宽度被动散热器 电器 板载电源来自12V PCIe插槽和一个AUX连接器（8针）。 功率耗散取决于应用 环境问题 操作温度5°C至35°C 形状因素 3/4长度、标准高度的PCIe双插槽板。 10 x 4.37英寸(254 x 111.15毫米) 开发工具 系统开发 BittWorks II Toolkit - 用于BittWare硬件的主机、命令和调试工具。 FPGA开发 FPGA示例 - Vivado项目示例 Xilinx 工具 - Vivado® 设计套件
