机械扭矩限制器 4-970-G

摩擦具有离合功能钢

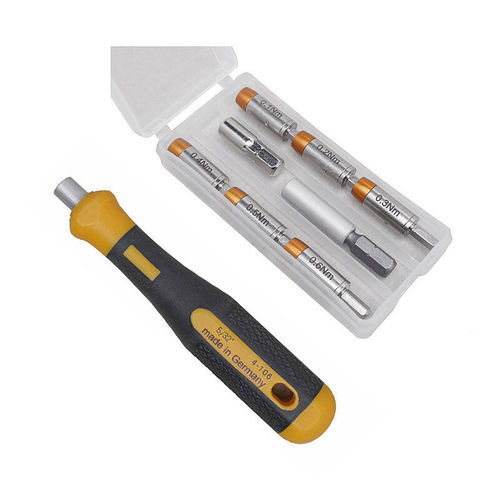

4-970-G 9件套扭矩适配器为4 mm批头提供0.1至0.6 Nm的预设扭矩，适用于手动作业及低速电动工具应用，实现精确扭矩控制。套件包含适配器、批头适配器和夹持件，装于塑料方盒中，便于存放与运输。

主要特性

• 预设扭矩，内容见零件清单。公差 ±10%（可按需提供出厂证书）
• 适配器本体直径 Ø8 mm，长度 22 mm（不含柄部）
• 1/4 英寸六角柄 — 与电动工具配合使用时建议最高转速 100 rpm
• 磁性批头夹持直径 4.0 mm
• 材料：合金钢，硬度 HRC 43–48
• 含 2 件 1/4" 转 4 mm 批头适配器，收纳于塑料方盒中
• 1 件铝质批头夹持器，1 件镀铬钢质批头夹持器
• 包装：塑料方盒（91 x 43 x 15 mm）
• 套装重量：108 g

包装清单

• 4-971 扭矩适配器 0.1 Nm（适用于 4 mm 批头）
• 4-972 扭矩适配器 0.2 Nm（适用于 4 mm 批头）
• 4-973 扭矩适配器 0.3 Nm（适用于 4 mm 批头）
• 4-974 扭矩适配器 0.4 Nm（适用于 4 mm 批头）
• 4-975 扭矩适配器 0.5 Nm（适用于 4 mm 批头）
• 4-976 扭矩适配器 0.6 Nm（适用于 4 mm 批头）
• 4-564 批头适配器 1/4"→4 mm，长度 42.5 mm
• 4-566 批头适配器 1/4"→4 mm，长度 25 mm

适用范围
将4 mm C4批头与夹持件组合即可形成精确的扭矩工具。该系列适配器用于需要小扭矩预设的场合（电子、快换系统、机器人工作站、航空航天、医疗及台钳作业）。达到预设扭矩时会有“卡嗒”声提示，并能防止过紧。拆卸螺钉时不会发生扭矩解锁（拆卸时扭矩约高出30%）。该适配器主要适用于手动操作；与电动工具配合使用时建议将转速限制在100 rpm以内，并避免频繁重复点击。

技术说明
适配器按照 DIN EN ISO 6789（手动扭矩螺丝工具）进行测试，并保证至少20,000次点击内公差为 ±10%。用户应定期使用扭矩计检查扭矩值。工作原理：通过在衬套中锁定棘轮来限制扭矩。该专利系统由中空芯轴和阻尼缸组成；芯轴驱动可动棘轮，带有槽的阻尼缸允许间隔套在芯轴上滑动。当施加扭矩超过预设值时，芯轴失效，从而不再增加持续张力，保持预设扭矩。

技术规格

• 型号：4-970-G
• 品牌：Bernstein
• 套件件数：9
• 扭矩范围：0.1–0.6 Nm（预设值见内容）
• 适配器直径（本体）：Ø8 mm；适配器长度（不含柄）：22 mm
• 柄部：1/4" 六角
• 批头夹持直径：4.0 mm（磁性）
• 材料：合金钢，硬度 HRC 43–48
• 包装：塑料方盒（91 x 43 x 15 mm）
• 套装重量：108 g
• 测试标准与耐久性：DIN EN ISO 6789，至少20,000次点击内保证公差 ±10%
• 使用说明：主要用于手动操作；与电动工具配合使用时将转速限制在100 rpm并避免频繁点击；应定期用扭矩计复检扭矩值
