轴转换接头 4-9606-ETA

DIN快速更换式

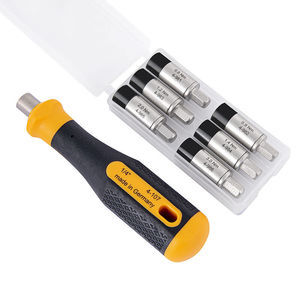

扭矩适配器 4-9606-ETA 是一款预设扭矩适配器，为1/4英寸六角批头提供6.0 Nm扭矩；当达到预设扭矩时会发出可闻的“咔嗒”声，设计用于防止过紧。

主要特点

• 预设扭矩，至少可精确保持20,000次点击
• 公差 ±10%（工厂证书可按要求提供）
• 紧固扭矩：6.0 Nm / 61.1 Kgfcm / 53.1 in-lb
• 批头磁性夹持：1/4英寸六角 6.35 mm（DIN 3126）
• 驱动轴：1/4英寸六角（DIN 3126）
• 材料：合金钢
• 适配器直径：20 mm
• 适配器长度：33.5 mm（不含轴）
• 总长：43.5 mm
• 重量：69 g

适用范围
将1/4英寸批头与夹持器组合即可使用为预设扭矩工具。扭矩值在适配器内固定，可夹在任何标准夹具和批头之间。当达到预设扭矩时会发出点击声提示。适配器无法过紧。松开时不会发生扭矩解锁（由于中空芯轴被锁定），因此无需额外的松动工具；松动时扭矩约高30%。该适配器主要用于手动操作。

技术说明
该系列适配器按照 DIN EN ISO 6789（手动操作扭矩拧紧工具）进行测试，并在至少20,000次点击内保持±10%的公差。用户应通过扭矩计定期校验扭矩。适配器通过锁止棘轮并在衬套套筒内作用扭矩而工作。该专利系统由中空芯轴和阻尼缸组成：芯轴驱动活动棘轮，带槽的阻尼缸允许间隔套在芯轴上滑动。当施加扭矩超过预设值时，芯轴失活，持续的张力不再增大于被紧固的螺钉上。

常规信息
扭矩适配器用于电子装配、快换系统、机器人工作站、航空航天、医疗应用或任何需要精确扭矩的工作台。

特性 / 技术规格

• 品牌：Bernstein
• 货号：4-9606-ETA
• 型号/系列：ETA
• 标准：DIN EN ISO 6789（手动操作扭矩拧紧工具）
• 紧固扭矩：6.0 Nm（61.1 Kgfcm / 53.1 in-lb）
• 公差：±10%（至少20,000次点击）
• 批头夹持：磁性 1/4英寸六角（6.35 mm）（DIN 3126）
• 驱动轴：1/4英寸六角（DIN 3126）
• 材料：合金钢
• 适配器直径：20 mm
• 适配器长度（不含轴）：33.5 mm
• 总长：43.5 mm
• 重量：69 g
• 操作方式：手动，点击式释放；不可过紧
