轴转换接头 4-970-KSB

钢铝制塑料

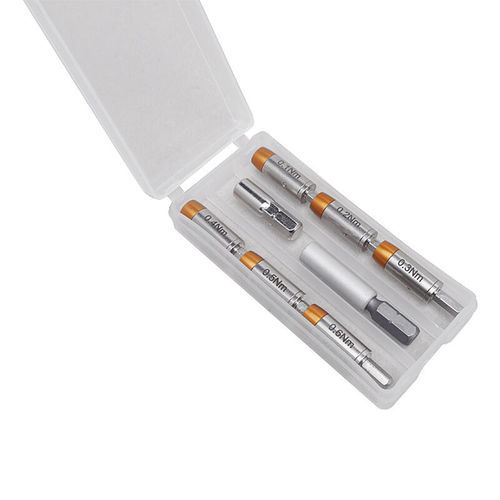

适用于4 mm（C4）批头的紧凑型预置扭矩适配器套装，覆盖0.1至0.6 Nm的小扭矩范围，随套装在塑料四方盒中提供两个批头适配器。适配器在达到预置扭矩时会发出“咔嗒”声，主要用于手动操作；为避免重复触发，建议与动力工具配合使用时限于低速（最大100 rpm）。

包装清单

• 4-971 扭矩适配器 0.1 Nm，适用于4 mm批头
• 4-972 扭矩适配器 0.2 Nm，适用于4 mm批头
• 4-973 扭矩适配器 0.3 Nm，适用于4 mm批头
• 4-974 扭矩适配器 0.4 Nm，适用于4 mm批头
• 4-975 扭矩适配器 0.5 Nm，适用于4 mm批头
• 4-976 扭矩适配器 0.6 Nm，适用于4 mm批头
• 4-564 批头适配器 1/4" → 4 mm，长度 42.5 mm
• 4-566 批头适配器 1/4" → 4 mm，长度 25 mm

适用范围
将4 mm C4批头与保持器结合，即可形成精密扭矩工具。适用于需要精确小扭矩设定的场合（电子、快换系统、机器人工作站、航空航天、医疗器械、工作台应用）。适配器可防止过度拧紧；在拆卸螺钉时不会发生扭矩解锁（因芯轴被锁定）。

技术说明
适配器按 DIN EN ISO 6789（手动操作的扭矩拧紧工具）进行测试，并保证至少20,000次点击内的 ±10% 公差。其机构采用空心芯轴、缓冲缸和活动棘轮：当施加扭矩超过预设扭矩时，芯轴失效并通过一次点击提示已达到扭矩极限。建议定期使用扭矩计检查扭矩值。

通用信息
扭矩适配器常被用作多种行业和工作站中实现精确扭矩控制的紧凑型解决方案。

特性 / 技术规格

• 型号 / 系列：KSB（套装标识：4-970-KSB）
• 套装内预置扭矩等级：0.1 / 0.2 / 0.3 / 0.4 / 0.5 / 0.6 Nm
• 公差：±10%（可按需提供出厂证书）
• 适配器直径：Ø 8 mm
• 适配器长度（不含柄）：22 mm
• 柄：1/4" 六角
• 批头磁性保持：4.0 mm
• 包含批头适配器：1/4" → 4 mm（长度 42.5 mm 和 25 mm）
• 套装内保持器：1 件铝制单位持器，1 件镀铬钢制单位持器
• 材料：合金钢，硬度 HRC 43–48
• 包装：塑料四方盒，尺寸 91 x 43 x 15 mm
• 套装重量：70 g
• 检验标准：DIN EN ISO 6789
• 建议与动力工具配合使用的最大速度：100 rpm（尽量减少点击重复）
