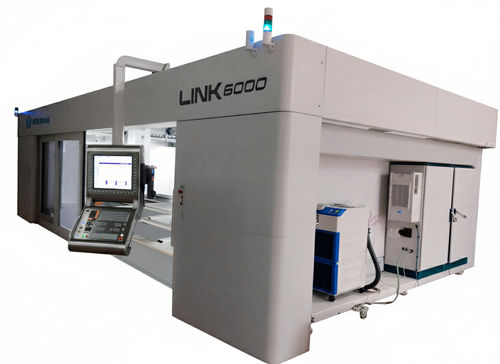

5轴加工中心 LINK 6.000

通用用于铝用于复合材料

描述
LINK 6.000 型号为大型5轴封闭式加工中心。其紧凑结构、高功率和通用性可实现对非铁材料（工程塑料、热成形塑料及其衍生物）的高速铣削。得益于稳固的移动桥式结构，可提供高速进给并确保优异的加工精度与表面质量。封闭结构可完全隔离运动部件，提升操作安全并降低环境影响（噪音、粉尘/烟雾等）。

应用

• 铝及复合材料模具与模型加工
• 树脂加工
• 结构部件裁切与修整
• 碳纤维与轻合金加工
• 工程塑料加工

主要特点与说明
本机设有由可移动中隔板分隔的两个工作区，可单区或双区同时运行。有效加工范围可达 X 6,000 mm × Y 1,900 mm × Z 1,000 mm。回转轴 C 与 A 的摆角分别为 ±200° 与 ±120°，采用 Harmonic Drive 传动。快速移动速度：X/Y 轴最高 50 m/min，Z 轴 20 m/min，C/A 轴最高 9,000°/min。主轴：15 kW 液冷电机，额定 12,000 rpm，最高 24,000 rpm（HSK / E40）。由 Siemens Sinumerik One CNC 控制。机床在 Y 轴桥上集成三组线性刀库（每组 8 位，共 24 位），实现快速自动换刀。配备刀具测量装置。工件夹持：机械夹具台（可按配置选配）。

技术参数（表）
轴数：5
结构：封闭式
工作范围：6,000 x 1,900 x 1,000 mm（X,Y,Z）
铣头功率：15 kW
额定转速：12,000 rpm
最高转速：24,000 rpm
真空泵：❌
换刀器：线性刀库，每库8位（3库 = 24位）
刀具测量：是
工件夹紧系统：机械夹紧用工作台
* 建议值；可按配置修改

特性 / 技术规格

• 型号：LINK 6.000
• 轴数：5
• 结构：封闭式
• 有效工作范围（X x Y x Z）：6,000 x 1,900 x 1,000 mm
• 回转轴范围：C ±200°，A ±120°（Harmonic Drive）
• 直线移动速度：X/Y 最多 50 m/min，Z 20 m/min
• 回转轴速度：C/A 最多 9,000°/min
• 铣削主轴：15 kW 液冷电机
• 主轴额定转速：12,000 rpm
• 主轴最高转速：24,000 rpm（HSK / E40）
• 控制：Siemens Sinumerik One CNC
• 刀库：Y 轴桥上三个线性刀库，每个 8 位（共 24 位）
• 换刀方式：线性 8 位刀库
• 刀具测量：是
• 工件夹持：机械夹紧用工作台（可选）
• 典型应用领域：航空航天、汽车、模具与冲模制造、大型三维加工
