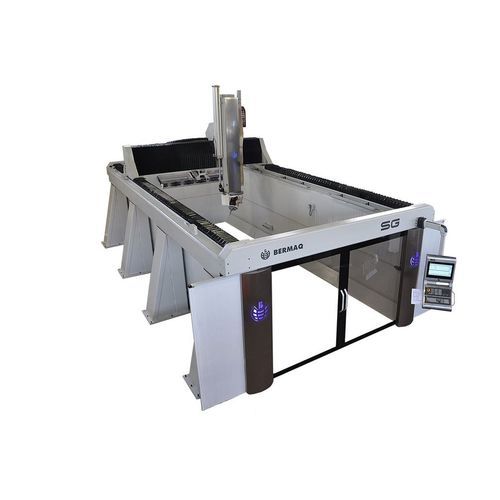

5轴数控铣床 SG-5

旋转主轴用于铝用于木材

产品说明
SG-5是一台5轴龙门CNC铣床，适用于铝、复合材料、聚苯乙烯、丙烯酸、木材、树脂及实心表面材料等多种材料的加工。模块化设计便于按需配置，覆盖模型制作、边缘处理及海事、汽车、航空、轨道和舞台布景等行业的应用场景。

应用

• 航空：复合材料部件及工装加工
• 海事：船舶模型、轻量结构及原型制作
• 模型与原型：比例模型、建筑构件及定制零件
• 复合材料加工：技术泡沫、聚氨酯和树脂的切割与加工
• 模具与型芯：热成型与铸造用模型制造
• 艺术与舞台设计：舞台构件与大尺寸装饰件

适用材料

• 铝及轻合金：结构件的粗加工与精加工
• 复合材料与层压板：碳纤维、玻璃纤维等
• 丙烯酸与亚克力：需光学表面处理的切割与加工
• 木材及衍生板材：MDF、胶合板、实木
• 工程树脂：样件、模具与工装
• 实心表面材料：Corian 等

设备与性能
龙门结构在加工大体积工件和复杂几何形状时提供高刚性与稳定性。可选开放式或全封闭式配置以便装卸或提升安全性。主轴功率可选15 kW至24 kW，主轴最高转速可达36,000 rpm。桥下线性自动换刀器可选12、24或36位（可选扩展至40位）。X/Y轴齿条齿轮传动，Z轴滚珠丝杠；可选主从双伺服电机。先进数控支持五轴联动加工，控制柜可空调配置，人机界面直观，便于编程。

可选项

• 非接触刀具测量装置（用于校准与断刀检测）
• 无线工件探头
• 刀具冷却与喷雾系统
• 真空泵及真空台以提升夹持
• 根据任务要求的多种铣头
• 最多40位的自动刀具库
• 带前门的全封闭防护结构，适用于粉尘或受控环境

技术参数（概要）

• 型号：SG-5
• 结构：Gantry（龙门）
• 主轴功率：15 kW – 24 kW（可配置）
• 额定主轴转速：10,000 rpm（典型）
• 最大主轴转速：36,000 rpm
• 换刀器：12 / 24 / 36 位（可选至40）
• 工件夹持：夹紧工作台（真空/开槽台可选）
• 控制系统：SIEMENS
• 定位速度：X 60 m/min，Y 60 m/min，Z 25 m/min
• 传动：X,Y 齿条齿轮；Z 滚珠丝杠
• 润滑：自动
• 电控柜：可空调（可选）
