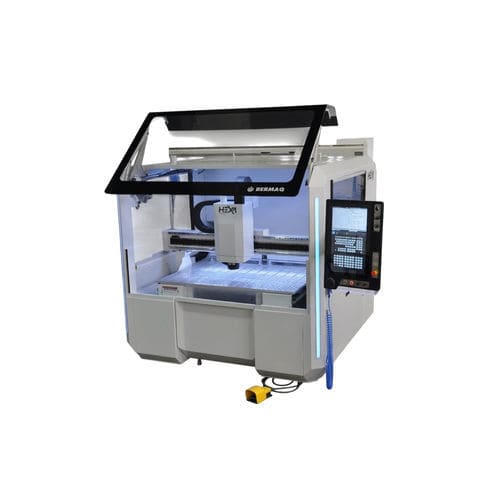

3轴数控铣床 HEXA

立式用于铝用于木材

描述
HEXA是一款高速CNC铣床，X轴和Y轴采用Direct Drive直线电机，专为要求严格的工业环境中的加工、切割、雕刻、铣削和抛光等工序而设计。其防振结构（钢架配聚合物混凝土）在高速运行时提供热稳定性和机械稳定性。该机适用于需要高精度、重复性和生产率的工况。

应用

• 汽车：车身面板、模具和车辆功能性零件的加工。
• 航空航天：铝合金、复合材料和碳纤维的高精度加工。
• 先进制造：高密度塑料、树脂和复合材料的技术部件加工。
• 原型与模型制作：高精度原型和工装制造。
• 平面设计与标识：软材及半硬材料的精密雕刻与切割。

设备
HEXA在X、Y轴采用Direct Drive直线电机，省去传统机械传动元件，减少磨损与维护。配备HSK-E40锥度的HITECO QD-2 6.5 kW电主轴（陶瓷轴承与液冷）、主轴内加压防护、快速换刀、床体内置12位线性刀库（兼容HSK-E40与ER-2夹头）、网格面板及四个由CNC控制的真空区、模块化夹具配置（T型槽、螺纹定位点或多钻系统）及MITSUBISHI M80VW / M80W数控系统。

特点

• 钢结构结合聚合物混凝土的防振设计，可吸收加工振动并保证稳定的表面质量。
• Direct Drive直线电机实现高性能定位与动力学特性。
• 高速主轴在保证热稳定性的同时实现优异的表面加工效果。
• 12位线性刀库（支持工具直径至Ø35 mm、长度100 mm）。
• 自动润滑与空调电控柜以提高可用性并减少维护。
• 网格和四区CNC控制真空系统；可配置模块化工作台。

可选项

• 3 kW（1,400 m³/h）高压吸尘机
• 额外线性换位（增加刀具位置）
• BLUM TC76 工件探针
• VORTEX 刀具冷却系统
• 气-油刀具润滑（LUBETOOL）

兼容材料

• 工程塑料：PVC、聚苯乙烯、尼龙、PETG及其衍生物
• 亚克力 / 有机玻璃：可实现光学级切割与雕刻
• 铝及轻合金：面板、型材及三维加工件
• 复合材料：碳纤维、玻璃纤维、Alucobond等
• 木材及其板材：MDF、胶合板、实木
• 技术泡沫与树脂：建模、浇注与专用加工

技术参数

• 轴数：3
• 工作范围 (X x Y x Z)：1.500 x 1.000 x 200 mm
• 铣头 / 主轴：HITECO QD-2 6.5 kW（HSK-E40）
• 额定转速：12.000 rpm
• 最高转速：36.000 rpm
• 真空泵（基础）：100 m3/h
• 换刀数量：12 - 24 位（标准配置为床体内置12位线性刀库）
• 刀具测量器：BLUM Z-NANO
• 控制面板：CNC MITSUBISHI M80VW / M80W
• 润滑：自动
• 传动 / 运动：X、Y 采用 Direct Drive 直线电机
• 定位速度：X/Y 最高可达 100 m/min
