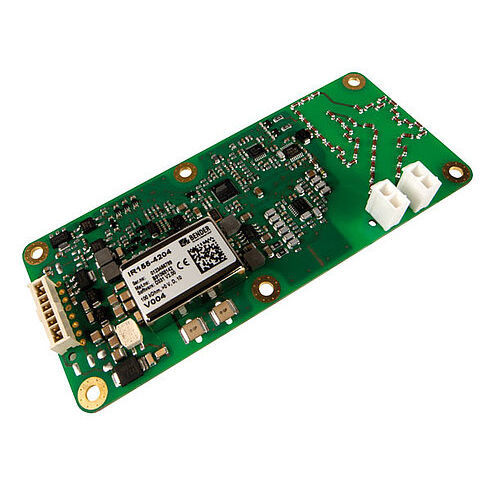

交流电网绝缘控制器 ISOMETER® IR155-4203/IR155-4204

AC/DC直流

绝缘监视仪 (IMD) 用于电动汽车中的不接地直流驱动系统 (IT系统) 绝缘电阻0…10 MΩ的连续测量， 出厂预置响应值 交直流系统，可达0…1000 V 短路保护驱动器输出故障，用于检测和PWM编码ISO测量值 适用于电源电压12V和24V的系统 ISOMETER® iso-F1 IR155-4203/-4204监视绝缘和电气传动系统中的有源高压导体之间的绝缘电阻 (Un = DC 0 V…1000 V)并且参照接地 (框架接地线 > Kl.31)。专利的测量技术用于监视电力驱动系统的直流侧和交流马达侧的绝缘条件。对于现有的绝缘故障，可以可靠的发出信号，即使在高系统干扰的情况下，可以通过电机的控制过程、加速、能量恢复等方式产生。 特点 适用于12 V和24 V的系统； 设备自动自检； 持续测量绝缘电阻，其范围：0…10 MΩ – 在首次估计绝缘电阻后，响应值小于2秒 (SST) – 用于绝缘电阻测量的响应时间小于20秒 (DCP)； 自适应到现有系统泄漏电容 (≤1 μF)； 接地故障及丢失接地线路的检测； 用于不接地系统 (IT系统) 的交流和直流绝缘故障的隔离监视，其范围：0…1000 V 峰值；
