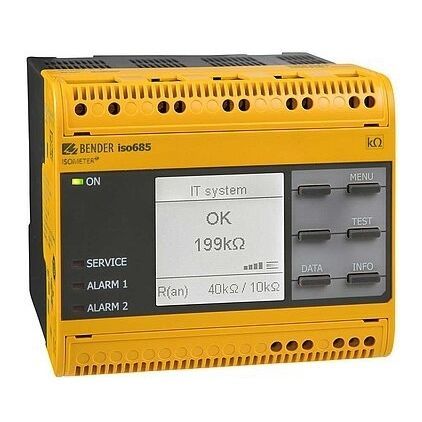

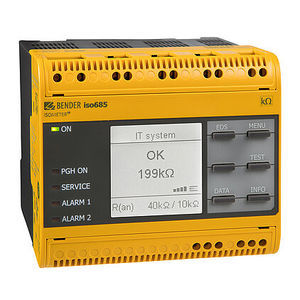

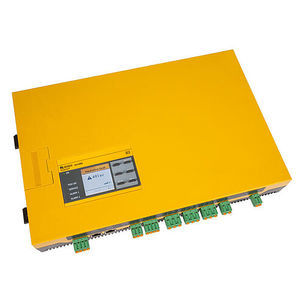

三相系统绝缘控制器 ISOMETER® isoNAV685-D 中电压交流电网AC/DC
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 交流电网, AC/DC, 直流, 用于三相系统, 用于BT网络, 用于单相电力系统, 带手动复位, 带自动复位, 中电压
- 功能
- 2NO/NF
- 安装类型
- DIN导轨
- 通信协议
- RS485, MODBUS, 数字输出式, 4-20 mA, 模拟输出, 带电接触点
- 应用
- 海上应用
产品介绍
瞬时跳闸 150 ms
变频器断开
Modbus TCP
偏置电压跳闸
ISOMETER® isoNAV685-D是符合标准IEC 61557-8的IT系统绝缘监视仪。设备通常被用于三相交流系统，额定系统频率为60 Hz。
特点
ISOMETER®应用于带电连接的整流器或逆变器的交流IT系统和直流IT系统 (IT = 不接地系统);
标称系统电压Un通过耦合仪扩展；
结合AMPPlus以及其他特定的配置测量方法；
绝缘监视的可调响应值范围为1 kΩ…10 MΩ (出厂设置 = 5 kΩ)，用于直流偏置电压的响应值为150 V；
高分辨率液晶屏，具有良好的可读性并且能够记录设备的状态；
连接监视（测量线的监视）；
设备自动自检；
绝缘电阻随时间变化的图形表示 (isoGraph)；
带实时时钟（三天缓冲）的历史存储器，用于存储带有日期和时间的1023条报警信息；
电流和电压输出 0(4)…20 mA，0…400 μA，0…10 V，2…10 V（电隔离），这与测量的系统绝缘值类似；
可自由编辑的数字输入和输出；
通过Internet或Intranet远程设置 (Webserver/Option: COMTRAXX® Gateway)；
通过Internet进行全球远程诊断；
BCOM、Modbus TCP和web服务器。
应用
直接连接直流元件的交直流主回路，例如整流器、变流器、变速驱动器等；
包括开关模式电源的系统；
包括变频器的系统
