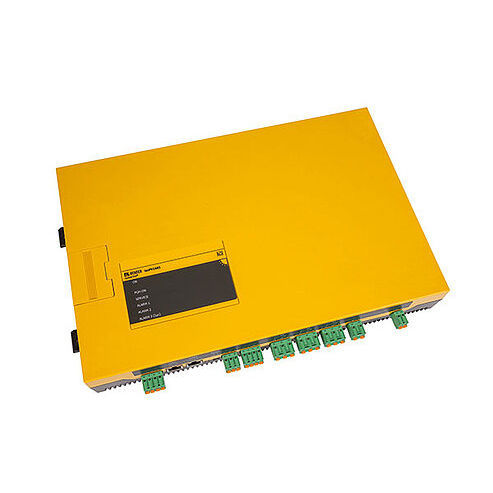

AC/DC绝缘控制器 ISOMETER® isoPV1685RTU/isoPV1685P

直流带绝缘故障定位MODBUS

应用于光伏系统，直流电压最高可达1500 V 独立可调响应值200 Ω…100 kΩ 自适应系统泄漏电容可达 2000 μF 接口可选RS-485或Modbus 设备用于按照IT系统设计的大型光伏系统的绝缘和剩余电流监视，电压可达1500V。测量方法尤其是针对缓慢电压波动的方法（MPP-跟踪），由于干扰抑制的方法，即使在有太阳能电池板的大型光伏系统且对地存在极高的系统漏电电容的系统中，需要监视绝缘电阻。自适应与系统相关的高泄漏电容。 绝缘故障定位需要设备触发定位电流脉冲。绝缘故障定位系统允许使用固定安装或便携式绝缘故障定位仪。 集成的剩余电流监视允许在交流侧（逆变器、变压器）上测量绝缘故障快速发出信号。 特点 仅isoPV1685PFR和isoPV1685P的设备版本提供一个定位电流发射器。其中，isoPV1685PFR额外提供剩余电流监视！ 大型光伏系统的绝缘监视； 低电阻绝缘故障的测量； 独立可调报警值Ran1 (报警1)和 Ran2 (报警2) (2个范围都为 200 Ω…1 MΩ)，用于预报警和报警，且Ran1 ≥ Ran2； 自动调整到高系统泄漏电容，可调范围最高可达2000 μF； 用于反向电极L+, L-的连接监视； 集成电位电流发射器，其范围最大可达50 mA (仅isoPV1685P)； 在发生故障情况下，带自动故障信息的设备自检； 分别用于绝缘故障1、绝缘故障2的可调报警继电器； CAN接口用于输出测量值、状态和报警； RS-485接口 - isoPV1685P: BMS总线，例如：控制绝缘故障定位 - isoPV1685RTU: BMS总线或Modbus (可以使用DIP开关来控制)； 带有数据记录器和历史存储器功能的μSD报警卡；
