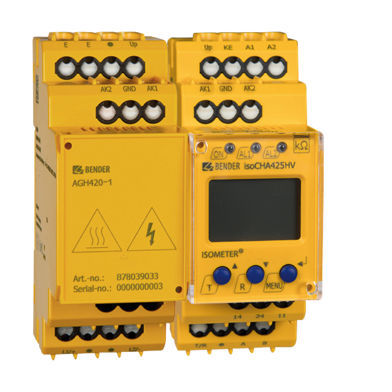

直流绝缘控制器 ISOMETER® isoCHA425HV

RS485ModBUS RTU

可适配CCS和CHAdeMO两种标准 标称电压直流1000V 对称和不对称绝缘故障的检测 电气隔离Modbus RTU接口 故障定位的显示(DC+/DC-/对称故障) ISOMETER® isoCHA425HV与耦合仪AGH420-1/AGH421-1组合使用，监视直流快速充电站的绝缘电阻RF，标称系统电压范围在DC 0V至1000V之间，符合CHAdeMO标准或CCS标准。 为了满足应用标准的要求，必须对设备进行定制化的参数设置，以使其适应当地设备和操作条件。 请注意技术参数手册中显示的应用领域和合理使用范围。 特点 监视直流快速充电站的绝缘电阻RF，符合CHAdeMO标准或组合充电系统(CCS) CHAdeMO (CHd模式): – 检测系统电压范围50V至1000V之间的绝缘故障，单极绝缘故障RFU最高100kΩ，响应时间1s，最高2MΩ，响应时间10s – 高达160kΩ的两极对称绝缘故障RFS的响应时间最多10s – 每个导线的最大系统泄露电容1.6 μF CCS (dc模式): – 检测高达2 MΩ的绝缘故障 – 最大的系统泄漏电容Ce：20 μF – 在Ce≤5μF或RF≤100kΩ时的响应时间tan：≤10s 系统泄露电容Ce的测量 带欠电压/过电压检测的标称系统电压Un 的测量(True RMS) 剩余电压UL1e (L1/+和地之间)和UL2e(L2/-和地之间)之间的测量
