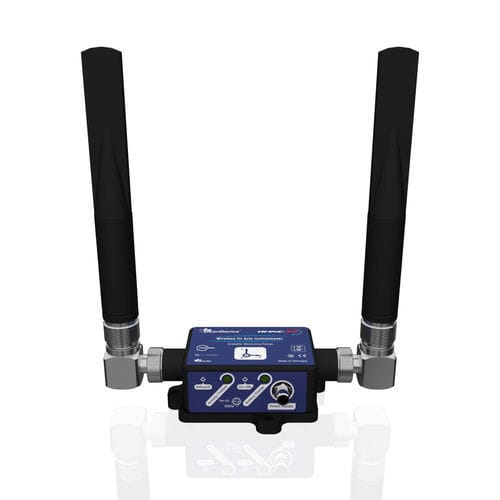

三轴测斜仪 HI-INC-SR

无线电点到点MEMS

产品概述主要功能

高性能无线三轴倾角仪，量程可调：±10°（精度为 ±0.01°）和 ±90°（精度为 ±0.02°）

内置温度传感器：实现实时温度补偿和设备/结构健康监测

稳定的无线连接：免许可 2.4GHz，可在工业环境中进行可靠的远距离数据传输

多功能安装：螺钉、双螺钉和磁性安装选项，可在任何表面轻松、安全地安装

天线选项：用于扩展范围的高增益或用于恶劣、空间受限设置的紧凑型天线罩

耐用设计：IP67 防水铝制外壳，重量轻且具有防静电保护，适用于坚固耐用的环境

高容量记录：可存储 8M 日志和充电电池，实现不间断监控

。 高性能天线选择

天线罩天线：紧凑、坚固，是空间受限应用的理想选择。典型无线范围：150米（视距），30-60米（非视距）

高增益天线：针对最大覆盖范围进行了优化，可达 400 米（视距），60-120 米（非视距）

。 适合各种环境的安装选项

双模底座（在产品代码中添加 -M）：磁性+螺钉合二为一，无需额外部件。卡入式磁性底座（承重超过 10 公斤）或螺钉固定式底座。非常适合快速部署或可重复使用的设置。

可选项：带靶心的 90° 壁式支架：用于垂直/墙壁安装的精确校准。与两种安装底座兼容。 软件和集成

实时数据可视化，用于快速现场监控

CSV 格式的数据记录和备份，便于分析和报告

通过 Modbus TCP/RTU/ASCII 协议（通过 BeanGateway®）与第三方系统集成

。 应用

土地测量

结构健康监测 (SHM)

测试和测量

铁路枕木监测

桥梁监测

天线基站监测

货船监测

建筑工地监测

。 随附配件

1x磁铁，用于打开/关闭设备电源

1x用于电源的 M8 帽

。 可选配件和服务

外部电源：壁插式开关电源 12V @ 1.25A，带密封 M8 插头（IP67/Nema 6）

Standalone 太阳能系统：高效太阳能电池板，带太阳能充电控制器和铅酸蓄电池（XT 和 RB 版本有多种型号）

IP67 防水外壳中的外部原电池：用于长期监控应用的 IP67 防水电池盒，与 XT 和 RB 版本兼容

支架安装：用于 BeanDevice（Xrange 智能传感器）的 90° 支架，配有 4 个 M5 螺钉和锁紧螺母

用于外部电源的 M8 延长线：带 M8-3 针公插头的模制电缆，有 2m、5m 和 10m 三种长度可供选择

Beanair 传感器提供的校准证书（花岗岩表面板上的静态校准方法，符合 DIN876 标准）

技术规格 28VDC （10us 期间最大 600W） 充电电池：2 Ah 锂聚合物电池 特性/技术规格

基于 MEMS 技术的无线三轴倾角仪传感器

可扩展范围：±10° 或 ±90°，具有自动范围调节功能

高分辨率： 0.0055°

高精度：±10°范围为±0.01°，±90°范围为±0.02°

超大功率免许可 2.4Ghz 无线电技术 (IEEE 802.15.4E)

无线范围：高增益天线：最大 LOS 400 米，60-120 米（N.L.O.S.）；集成式扁平天线：最大 150 米，30-60 米（N.L.O.S.）

最大采样率：每秒采样 80 次（±90° 范围配置）

集成温度传感器，用于设备/结构温度监测

非接触式电源开/关，安装更快、更安全

省电模式下的电流消耗：< 40uA @3.3V

嵌入式数据记录器：多达 800 万个数据点（带事件日期）

集成式锂聚合物可充电电池，带工业电池充电器（8-28VDC）

防水 (IP67 | Nema 6) 铝外壳（尺寸长 x 宽 x 高：100x71x38 mm）

安装过程：螺钉安装或磁性安装

。
