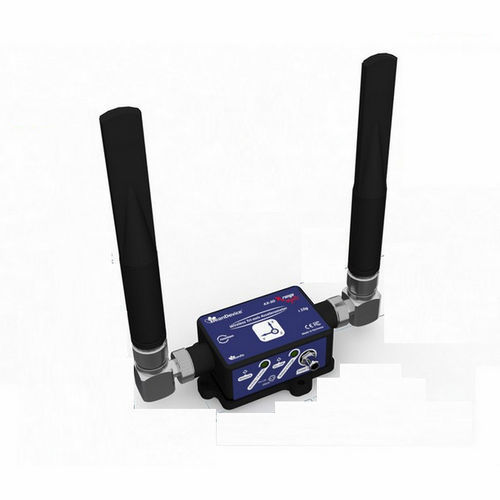

三轴加速度计 Beandevice AX-3D XRange ±2g or ±10g - High Gain Antenna

MEMS无线型可编程

产品概述：BeanDevice® 2.4GHz AX-3D XRange 是一款高性能无线振动传感器，专为工业物联网监测而设计。它集坚固性、精确性和远距离无线连接于一身，在机械、桥梁和建筑工地的实时振动分析、预测性维护和结构健康监测方面表现出色。主要特点：低噪声三轴振动传感器：±2g（45 µg/√Hz）或±10g（100 µg/√Hz），用于 SHM 和预测性维护中的精确物联网振动监测：可靠的无线连接：免许可 2.4GHz，可在工业环境中进行可靠的远距离数据传输：实时处理与合规性：通过 BeanScape® 进行 DIN 4150-3 报告（±2g），包括 FFT、PPV 和警报：抗混叠滤波器：可远程编程的 5 阶巴特沃斯滤波器，可提供干净、高保真的振动数据和 FFT 分析：螺钉或双螺钉和磁性安装选项，可在任何表面轻松、安全地安装：天线选项：高增益用于扩展范围，紧凑型天线罩用于恶劣的空间受限设置：耐用设计：IP67 防水铝制外壳，重量轻，具有防静电保护功能，可在恶劣环境中使用：内置硬件滤波器：BeanDevice® 2.4GHz AX-3D XRange 配备了 5 阶抗混叠滤波器（可远程编程）和软件 IIR 滤波器，确保在建筑工地和结构监测等苛刻环境中可靠运行：高性能天线选择：天线罩天线：紧凑、坚固，是空间受限应用的理想选择。典型范围高增益天线：高增益天线：针对最大覆盖范围进行了优化。典型范围：400 米（LOS）、60-60 米（NLOS）：适用于各种环境的安装选项：标准螺钉安装底座：永久、安全，适合长期应用。双模式底座（在产品代码中添加 -M）：磁性+螺钉合二为一，无需额外部件。卡入式磁性底座（承重超过 10 公斤）或螺钉固定。可选项：带靶心的 90° 壁式支架：用于垂直/墙壁安装的精确对准。使用 BeanScape® Premium 进行高级振动分析：实时监测：综合分析工具：综合分析工具：FFT（快速傅立叶变换）、PPV（峰值颗粒速度）和速度测量：自动报告：带有 PPV 值的 FFT 结果和符合 DIN 4150-3 标准的速度分析报告：应用：建筑工地的地面振动监测机车车辆的动态测量机车车辆的测试和测量建筑物和基础设施的结构健康监测（SHM）用于预测性维护和诊断的振动分析与标准版相比，XRange 型号增强了数据记录器的容量，并支持螺钉和磁性安装，提高了安装的灵活性。技术规格：基于 MEMS 技术的高性能无线三轴振动传感器实时 FFT 和速度显示符合 DIN4150-3 标准的自动报告（Excel、PDF 和 Word），包括 FFT、PPV 和速度值（± 2g 版本带 BeanScape® 2.4GHZ Premium）高级测量模式：连续监测或事件触发模式无线范围：高增益天线：最大 400 米（LOS），60-120 米（NLOS）；集成式扁平天线：最大 150 米，30-60 米（NLOS）测量范围：± 2g 或 ± 10g极低的噪声密度：45 µg/√Hz（± 2g 版本），100 µg/√Hz（± 10g 版本）最大采样率：抗混叠硬件巴特沃斯滤波器（5 阶），可编程截止频率为 1 Hz 至 2 KHz嵌入式数据记录器：多达 800 万个数据点（带事件日期）集成式锂聚合物可充电电池，带工业电池充电器（8-28VDC）防水（IP67 | Nema 6）铝制外壳（尺寸长宽高：100x71x38 毫米）安装工艺：螺钉安装或磁性安装时间同步功能：加速计规格：加速计技术：传感器分辨率：±2g 版本：0.1mg；±10g 版本：0.3mg典型非线性度（满刻度，@ 25°C）：±0.1%模数转换器：16 位，SAR 架构，带温度补偿传感器频率响应（-3 dB）：直流至 800 赫兹噪声频谱密度：±2g 版本：45 µg/√Hz；±10g 版本：100 µg/√Hz零-g 偏移随实时温度变化：±0.1 mg/°C灵敏度随实时温度变化：±2g 版本：±0.01 %/°C（XY），±0.02 %/°C（Z）；±10g 版本：±0.灵敏度比率误差：±2g 版本：±1.25 % (X-Y)，±0.2 % (Z)；±10g 版本：±1.6 % (X-Y)，±0.2 % (Z)交叉轴灵敏度：1%抗混叠硬件滤波器：巴特沃斯 5 阶滤波器 - 截止频率：1 Hz 至 2000 Hz 可远程编程（BeanScape®）射频规格：无线协议栈：超大功率、免许可证 2.4Ghz 无线电技术（IEEE 802.15.4E）WSN 拓扑：点对点/星形数据传输速率：250 Kbits/sRF特性ISM 2.4GHz - 16 个信道。由 BeanAir® 设计的天线分集架构TX 功率：+接收器灵敏度：-104 dBmMaximum Radio Range：高增益天线：最大 400 米（LOS），60-120 米（NLOS）；集成天线罩天线：最大 150 米（LOS），30-60 米（NLOS）天线分集：高增益天线版本：2 x N 型天线 5dBi，IP67；天线罩天线版本：2 x 天线 1.9dBi，IP67机械与环境：外壳：尺寸（长x宽x高）：100 x 71 x 38（不含天线罩天线，含安装孔）重量（含内置电池和天线罩天线）：240 克（螺钉安装），265 克（磁性安装）重量（含内置电池和高增益天线）：440 克（螺钉安装），265 克（磁性安装）重量（含内置电池和高增益天线）：440 克（螺钉安装），265 克（磁性安装）重量（含内置电池和高增益天线）：440 克（螺钉安装）：440 克（螺钉安装），465 克（磁性安装）抗震性：50 毫秒内 150 克工作温度：-40 °C 至 +60 °C（阳光直射时需要遮阳板）最大湿度：90 %RHN 规范和无线电认证：CE 标签指令 R&TTE（无线电）ETSI EN 300 328、FCC（北美）、ARIB STD-T66 Ver 3.6、ROHS - 指令 2002/95/EC底板：黑色阳极氧化铝 AL 7075，三点安装，坚固耐用：3 个螺钉，尺寸 M5。磁铁安装选项：设备应安装在钢质表面IP|NEMA 等级：IP67 | Nema 6随附配件：1x 磁铁，用于打开/关闭设备电源1x M8 电源盖可选配件和服务：外部电源：壁插式开关电源 12V @ 1,25A 带密封 M8 插头 (IP67/Nema 6)支架安装：用于 BeanDevice（Xrange 智能传感器）的 90° 支架，带 4 x M5 螺钉 + 锁紧螺母用于外部电源的 M8 加长电缆：带 M8-3 针公插头的模制电缆，带屏蔽保护的 PVC，IP67 | Nema 6，电缆长度：2 米、5 米、10 米Beanair 传感器提供校准证书（花岗岩表面板 DIN876 静态校准方法）
