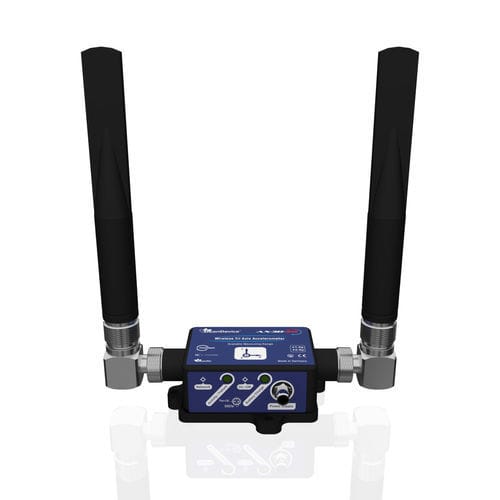

三轴加速度计 AX-3D SR

MEMS无线型紧凑型

产品概述：BeanDevice® 2.4GHz AX-3D SR 是一款先进的无线振动传感器，具有可扩展的测量范围（±1.2G 和 ±2.4G，可根据应用要求自动调整范围）。这款高性能设备精度极高（1 Hz 时，±1.2G 为 ±1 mg，±2.4G 为 ±2 mg），并集成了温度传感器（位于设备底座上），可监测设备或结构的温度。主要功能：超低噪声三轴振动传感器，量程可调：±1.2g（20 µg/√Hz）和 ±2.4g（32 µg/√Hz），用于 SHM 和预测性维护中的精确物联网振动监测：通过 BeanScape® Premium（带 FFT、PPV 和警报）进行 DIN 4150-3 报告（±2g）：内置温度传感器：实现实时温度补偿和设备/结构健康监测：强大的无线连接：免许可 2.4GHz，可在工业环境中进行可靠的远距离数据传输：螺钉或双螺钉及磁性安装选项，可在任何表面轻松安全地安装：天线选项：高增益用于扩展范围，或紧凑型天线罩用于恶劣的空间受限设置：耐用设计：IP67 防水铝制外壳，重量轻，具有防静电保护功能，可在恶劣环境中使用：高性能天线选择：天线罩天线：紧凑、坚固，是空间受限应用的理想之选。典型无线范围高增益天线：高增益天线：针对最大覆盖范围进行了优化，可达 400 米（视距），60-120 米（非视距）：安装选项：标准螺钉安装底座：永久、安全，适合长期应用。双模式底座（在产品代码中添加 -M）：磁性+螺钉合二为一，无需额外部件。卡入式磁性底座（承重超过 10 公斤）或螺钉固定式底座。可选项：带靶心的 90° 壁式支架，用于垂直/壁式安装的精确对准。使用 BeanScape® Premium 进行高级振动分析：实时监测：振动和速度数据可视化：综合分析工具：包括 FFT（快速傅立叶变换）、PPV（峰值颗粒速度）和速度测量：自动报告：带有 PPV 值的 FFT 结果和符合 DIN 4150-3 标准的速度分析报告：应用：建筑工地的地面振动监测机车车辆的动态测量机车车辆的测试和测量建筑物和基础设施的结构健康监测（SHM）用于预测性维护和诊断的振动分析技术规格：加速度计技术：精确、低功耗的 MEMS 技术可扩展的测量范围：用户可选择 ±1.2g 或 ±2.4g，并可自动调整范围传感器分辨率： 0.167 毫克（±1.2 克），0.333 毫克（±2.4 克）噪声密度：20 微克/√赫兹（±1.2 克），32 微克/√赫兹（±2.4 克）传感器精度：±1.1 毫克（±1.2 克），±1.8 毫克（±2.4 克）灵敏度温度相关性：±0.1%偏移寿命漂移：±4 毫克传感器频率响应（-3 分贝）：直流至 40 Hz (±1.2g)，直流至 70 Hz (±2.4g)两个量程均已出厂校准，传感器闪存中备份了校准设置温度范围：-40°C 至 +60°C测量分辨率：±0.06°C传感器精度：±0.5°C无线协议栈：IEEE 802.15.4E，2.4GHz ISM 频段，16 个信道数据传输率：250 Kbits/sTX功率：+18 dBm接收器功率：+18 dBm+接收器灵敏度：-104 dBmMaximum Radio Range：高增益天线：最大 400 米（LOS），60-120 米（NLOS）；集成天线罩天线：最大 150 米（LOS），30-60 米（NLOS）天线分集：高增益天线版本：2 x N 型天线 5dBi，IP67；天线罩天线版本：2 x 天线 1.9dBi，IP67嵌入式数据记录器：多达 800 万个数据点无线数据下载：20 分钟下载完整内存（平均时间）时钟同步精度：±2.5 毫秒（25°C 时）外壳：铝制 AL6061 和防水外壳，IP67 | Nema 6尺寸：重量：240 克（螺钉安装，天线罩），265 克（磁性安装，天线罩），440 克（螺钉安装，高增益），465 克（磁性安装，高增益）抗冲击性：50 毫秒内 150 克工作温度：-40°C 至 +60°C（内置电池），-40°C 至 +75°C（外部电源，电池放电期间）最大湿度：90%RHN 规范和无线电认证：CE、FCC、ARIB STD-T66 Ver 3.6、ROHS底板：黑色阳极氧化铝 AL 7075，带坚固耐用的三点式安装：螺钉安装（3 个 M5 螺钉，扭矩 5 ±1Nm）或磁铁安装（钢质表面）集成电池充电器：锂离子电池，2 Ah，具有高精度电池监控和保护功能电流消耗：30-40 mA（数据采集），55 mA @ 18dBm（无线电传输），外部电源：外部电源：8-28VDC，带极性反接保护ESD 保护：ESD保护：IEC-61000-4-2：ESD 30kV（空气），30kV（接触）浪涌保护：>28VDC (600W during 10us max)随附配件：1x 磁铁，用于打开/关闭设备电源1x M8 Cap，用于电源可选配件和服务：外部电源：壁插式开关电源 12V @ 1,25A 带密封 M8 插头（IP67/Nema 6）独立太阳能系统：高效太阳能电池板，带太阳能充电控制器和铅酸电池支架安装：用于 BeanDevice（Xrange 智能传感器）的 90° 支架，配有 4 x M5 螺钉 + 防松螺母用于外部电源的 M8 延长线：带 M8-3 针公插头的模制电缆，带屏蔽保护的 PVC，IP67，长度：2 米、5 米、10 米Beanair 传感器提供校准证书
