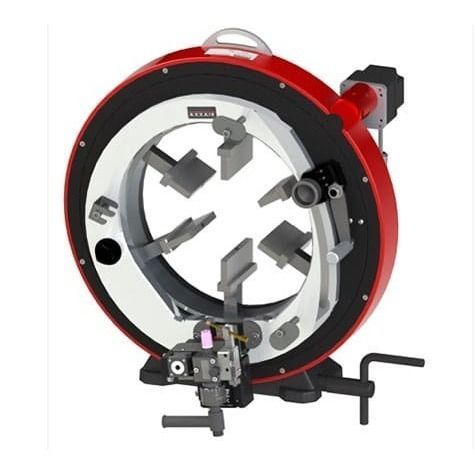

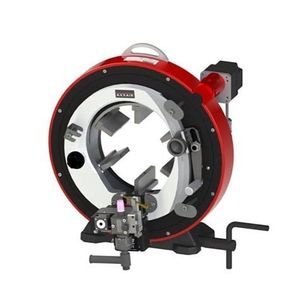

TIG轨道焊接机 SX322 AVC / OSC

自动用于大直径用于管道

概述
SX322 AVC / OSC 是为大口径管道预制而设计的轨道（轨迹）TIG 焊接机，适用于对焊缝完整性和可重复性有严格要求的场合。电弧电压控制（AVC）与振荡（OSC）确保稳定的电弧状态、精确的电极定位以及厚壁管的均匀多道焊接。该设备兼容 SAXX 电源，并可快速重配置用于轨道切割或坡口加工以支持车间预制流程。

主要参数

• 管外径范围：141–328 mm (5,563–12,750 in)
• 适用壁厚：最高 12.7 mm (0.5 in)
• 冷却：水冷
• 功能：AVC / OSC 的轨道 TIG 焊接；可快速切换为切割和坡口加工
• 轴向电动行程：±10 mm (0.39 in)
• 电极直径：1.6 mm 或 2.4 mm (1/16" 或 3/32")

产品优势

• 通过 AVC 实现稳定的电弧控制，自动管理电极与管的间距
• 受控的 OSC 实现均匀的多道焊道形状
• 同心夹紧系统将变形降到最低并保障对准
• 不锈钢夹爪保护管内表面免受污染
• 自动轨道旋转实现沿周向的均匀熔深
• 一机三用：焊接、切割与坡口，且可快速换装
• 兼容常见钢种与特殊合金

什么是 AVC/OSC？
电动式电弧电压控制（AVC）
AVC 在焊接过程中自动调节电弧电压以保持电极与管之间的恒定距离，对于多道轨道 TIG 焊非常关键，可防止接触熔池并保证可重复性。

典型应用

• 不希望机械测量外径时：AVC 无需机械接触，其跟踪精度与响应速度优于机械导向系统。
• 使用焊丝且沉积速率不均时：AVC 可防止焊枪接触熔池，确保稳定沉积。

AVC + OSC + 焊丝 的轨道 TIG 焊接
该机将 AVC、焊炬振荡与焊丝送进组合为机械化多道焊接工艺，用于厚壁管的坡口接头（根、填、盖）填充，确保各道熔合一致、沉积均匀。

技术规格

• 描述：SX322 AVC / OSC 系统
• 部件号：SX322-NAOF
• 直径范围：141–328 mm (5,563–12,750 in)
• 100% 负载周期：200 A
• 电极直径：1.6 或 2.4 mm (1/16" 或 3/32")
• 冷却：水冷
• 最高工作温度：40 °C (104 °F)
• 最大声功率：< 70 dB
• 单台重量：74 kg (163 lb)
