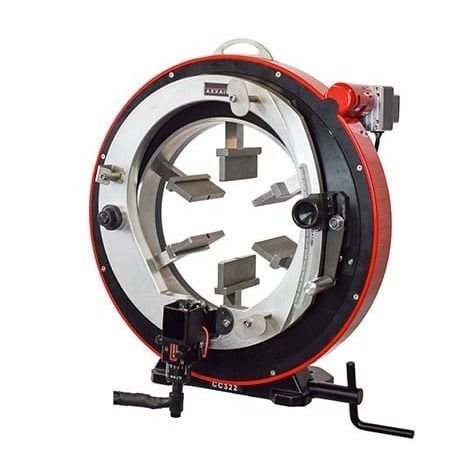

电弧轨道焊接机 SX322

自动台式用于管道

概述
SX322是一款用于预制的大口径管道轨道焊接机，适用于需要重复接头几何形状和受控焊缝轮廓的制造场景。该机可对碳钢、不锈钢及特殊合金进行熔化或熔化+送丝的轨道TIG焊接，配套SAXX电源驱动。SX322为车间预制优化，可快速重配置为轨道切割或倒角，覆盖完整的管道加工流程。

主要数据

• 管外径范围：5.563″–12.750″（141–328 mm）
• 冷却：风冷（SX322-A）或水冷（SX322-E）
• 功能：轨道TIG焊（熔化或熔化+送丝）；可重配置为轨道切割和倒角

产品优势

• 轨道TIG焊（熔化或熔化+送丝）实现一致且可重复的焊缝
• 电极与管轴向可调以获得精确的接头对准
• 微调弧隙无需专用工装以实现精细焊接控制
• 机械外径跟踪补偿管材椭圆度，保持电极—管恒定距离
• 同心夹紧系统及不锈钢夹爪，最小化变形与污染
• 自动轨道旋转确保均匀的焊透和一致性
• 多工艺能力（焊接、切割、倒角），用两颗调节螺钉即可快速切换
• 兼容SAXX电源以支持自动化焊接周期
• 适用于车间预制，可减少现场焊接时间并降低安装风险

规格表（行）
描述 — SX322 风冷 — SX322 水冷
功率 — 风冷 — 水冷
零件号 — SX322-A — SX322-E
夹紧管范围 — 5.563 – 12.750" / 141 – 328 mm — 5.563 – 12.750" / 141 – 328 mm
100% 工作循环电流 — 100 A — 200 A
电极直径 — 1/16" 或 3/32" / 1.6 或 2.4 mm — 1/16" 或 3/32" / 1.6 或 2.4 mm
冷却系统（集成） — 否 — 是
最高工作温度 — 40 °C / 104 °F — 40 °C / 104 °F
最大声辐射 — < 70 dB — < 70 dB
整机重量 — 73 kg / 161 lbs — 73 kg / 161 lbs

技术规格

• 型号：SX322
• 管外径范围：5.563″–12.750″（141–328 mm）
• 冷却选项：风冷（SX322-A）或水冷（SX322-E）
• 功能：轨道TIG焊（熔化或熔化+送丝）；可重配置为切割和倒角
• 零件号：SX322-A（风冷）、SX322-E（水冷）
• 100% 工作循环电流：100 A（风冷）、200 A（水冷）
• 电极直径：1/16" 或 3/32"（1.6 mm 或 2.4 mm）
• 最高工作温度：40 °C / 104 °F
• 声功率级别：< 70 dB
• 整机重量：73 kg
• 同心夹紧及不锈钢夹爪以最小化变形与污染
• 微调弧隙控制与轴向调节以实现±5 mm 的定位公差
• 机械外径跟踪用于保持电极—管恒定距离
