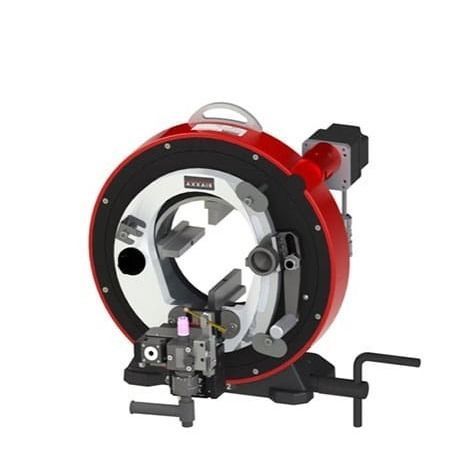

TIG轨道焊接机 SX172 AVC / OSC

自动用于管道用于钢材

概述
SX172 AVC/OSC 预制轨道焊接系统为受控环境下的一致性高质量管件装配而设计。AVC 与 OSC 功能实现精确电弧控制与电极电动移动，适用于厚壁管及多道焊接工艺。作为基于 SAXX 的 SX 系列的一员，SX172 支持“1机3用”的灵活工作流程，可在焊接、切割与倒角之间实现快速切换并减少调试时间。

主要数据
管外径范围：0.625″–6.625″（16–173 mm）
冷却系统：水冷
功能：AVC / OSC 轨道 TIG 焊接

产品优势

• AVC / OSC 轨道 TIG 焊接实现精确电弧控制与稳定焊接质量
• 弧电压控制（AVC）在焊接过程中自动维持恒定的电极‑管间距离
• 振荡（OSC）系统支持受控的多道焊接并获得均匀的焊缝轮廓
• 适用于厚壁管，最大可达 12.7 mm（0.5″），满足苛刻的工业应用
• 轴向电动摆动 ±10 mm（0.39″），实现电极精确定位与焊缝覆盖
• 同心夹紧系统最小化管件变形并确保精确对中
• 自动轨道旋转保证管周向均匀的焊透
• 不锈钢夹爪防止管件污染并保护内表面
• 兼容不锈钢及多种特种合金，含高纯度材料
• 由 SAXX 电源驱动，实现可靠的自动化预制焊接
• 1 台机 — 3 种应用：通过仅两颗调节螺钉快速在焊接、切割与倒角之间切换
• 为车间预制设计，可减少现场作业、安装时间与返工

规格（表）
描述：SX172 AVC / OSC 系统
零件号：SX172-NAOF
直径范围：0.625 – 6.625″ / 16 – 173 mm
100% 工作循环电流：200 A
电极直径：1/16″ 或 3/32″ / 1.6 或 2.4 mm
冷却系统：是（水冷）
最大工作温度：40 °C / 104 °F
最大声辐射：< 70 dB
单元重量：53 kg / 117 lbs

特性 / 技术规格

• 型号：SX172 AVC / OSC
• 零件号：SX172-NAOF
• 管外径范围：16 – 173 mm（0.625″–6.625″）
• 100% 工作循环电流：200 A
• 电极直径选项：1.6 mm（1/16″）或 2.4 mm（3/32″）
• 冷却：水冷系统
• 最大工作温度：40 °C（104 °F）
• 最大声辐射：< 70 dB
• 重量：53 kg（117 lbs）
• 轴向电动摆动（OSC）：±10 mm（0.39″）
• 同心夹紧与不锈钢夹爪以防止变形与污染
• 材料兼容性：各类钢、不锈钢及特种合金
• 支持带填丝的多道焊接，AVC 可保证稳定的电弧高度
