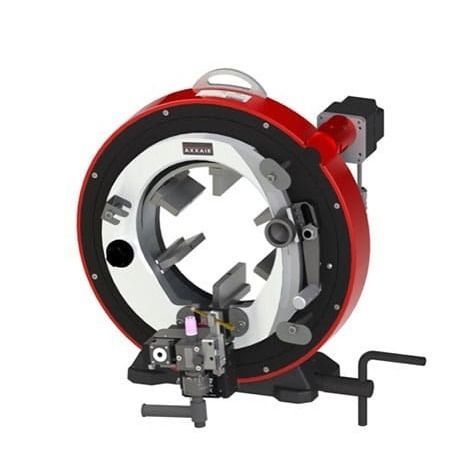

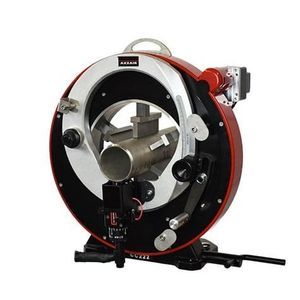

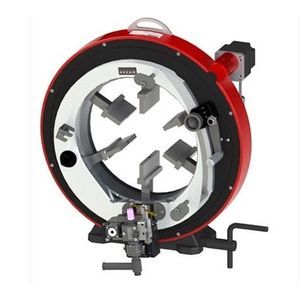

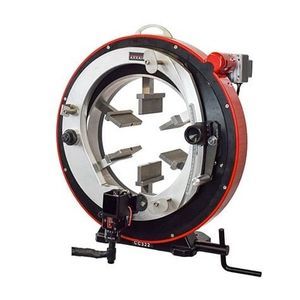

TIG轨道焊接机 SX222 AVC / OSC

自动用于管道用于不锈钢

概述
SX‑222 AVC/OSC 是一款面向预制加工的轨道（轨道式）TIG焊接机，适用于中等直径管件的加工，在要求焊接精度和可重复性时表现突出。配置了弧电压控制（AVC）和振荡（OSC），可实现稳定电弧、精确电极定位以及在较大壁厚下的稳定多道焊接。

产品数据
管外径范围：2.375–8.625" / 55–228 mm
冷却系统：水冷
功能：AVC / OSC 的轨道TIG焊接

产品说明
SX‑222 由 SAXX 系列焊接电源驱动（SAXX‑210 AVC/OSC 或 SAXX‑300 AVC/OSC），为车间预制提供完整的轨道TIG解决方案。模块化设计支持快速切换至轨道切割或倒角，适应工业生产线的灵活需求。

产品优势

• AVC / OSC轨道TIG焊接实现精确弧控制与可重复的焊接质量
• 弧电压控制（AVC）在焊接过程中自动保持电极与管件之间的恒定距离
• 振荡（OSC）系统实现受控的多道焊和均匀的焊道轮廓
• 适用于最大12.7 mm（0.5"）的厚壁管，满足高要求工业应用
• 轴向电动摆动 ±10 mm (0.39")实现电极的精确定位与覆盖
• 同心夹紧系统最小化管件变形并确保定位精度
• 自动轨道旋转实现沿周向均匀的焊透
• 不锈钢夹爪防止污染并保护内部表面
• 兼容钢材及特殊合金，包括不锈钢与高纯材料
• 配套SAXX焊接电源，实现可靠的自动化预制焊接
• 1台设备，3种应用：焊接、切割与倒角，仅需两颗调整螺钉即可快速换装
• 为车间预制设计，可减少现场作业、安装时间与返工

什么是 AVC/OSC？
电动弧电压控制：AVC
AVC 通过控制弧电压来监测并调整电极与管件间的距离，在焊接过程中自动保持恒定的弧高。这在多道轨道TIG焊接中至关重要，可降低焊炬接触熔池的风险并提高工艺稳定性。

两种常见应用场景

• 当不希望机械测量外径时：AVC 无需接触被焊管，其传感器比机械跟踪更精确、响应更快。
• 当使用填丝焊接且电极下的沉积速率无法完全受控时：AVC 通过维持正确的弧高，防止电极接触熔池。

应用（AVC + OSC + 填丝）
机化多道焊将自动弧电压控制、焊炬振荡与填丝供给相结合，用于填充厚壁管的倒角接头。系统支持根焊、填充与盖面焊道，借助受控振荡确保高效的填丝沉积和接头两侧的一致熔合。

资源
产品手册与用户指南可用于安装、操作与维护详情（见产品页面资源）。

技术规格

• 描述：SX222 AVC / OSC 系统
• 零件号：SX222-NAOF
• 型号：SX222
• 直径 / 管外径范围：2.375 – 8.625" / 55 – 228 mm
• 100% 额定工作循环：200 A
• 电极直径：1/16" 或 3/32"（1.6 或 2.4 mm）
• 冷却系统：水冷
• 最高工作温度：40 °C / 104 °F
• 最大声辐射：< 70 dB
• 单机重量：61 kg / 134 lbs
• 轴向电动摆动（OSC）：±10 mm (0.39")
• 适用壁厚：最大12.7 mm (0.5")
• 同心夹紧与不锈钢夹爪
• 自动轨道旋转
• 兼容钢材及特殊合金
