倾斜液位开关 SOLIBA

用于固体用于散料用于粉末

概述

工作原理
SOLIBA为机械倾斜式液位开关，专用于粮仓、料斗及散装物料（谷物、粉末、颗粒等）的高位检测。垂直悬挂在设定高位处，当物料堆顶触及装置时，装置发生倾斜，内部触点状态变化以停止上料或触发报警。该装置仅在达到高位时工作，可作为旋转叶片、振动叉、容量式探头、雷达或超声波等连续传感器的补充方案。

结构与材料

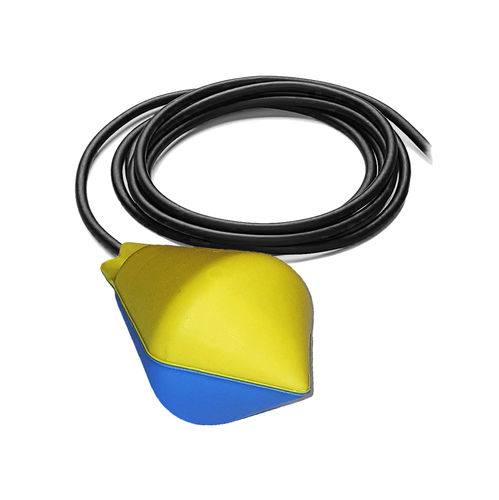

外壳采用聚丙烯共聚物制成，可提供双锥形（biconical）版本以减少在磨料中的埋没，确保检测的稳定性与重复性。材料选型适用于农业环境下的耐磨抗冲击要求。

定位与调节
切换角度取决于安装位置、配重位置及固定点。配重可在电缆上调节：移动配重会改变切换角（配重距离越大，切换角越大，检测越迟）。建议将SOLIBA安装于进料口的对侧并保持与仓壁适当距离以确保自由倾斜。

固定与电气连接
通过电缆护套悬挂，建议使用FIXCAB固定件以实现精确定位。电气连接须密封并布置在外部接线盒中（接线盒不得放置在罐体内部）。可使用标准信号电缆进行延长；为避免罐内接头，设备按要求配备所需电缆长度供货。

要点

• 机械倾斜检测，用于高位报警或停料。
• 适用于谷物及有磨蚀性的粉状/颗粒状物料。
• 双锥形设计可减少埋没，提升检测重复性。
• 结构简单，能有效补充其它测量技术。

推荐配件

• FIXCAB：电缆固定配件，用于精确定位。
• 可调配重：稳定装置并调节切换点。
• 继电器/液位控制器：用于与自动化系统集成及报警输出。

技术参数

• 切换角：±10°。
• 用途：停料/高位检测。
• 电源：250–400 VAC / VDC，50/60 Hz。
• 断开容量：20 (8) A（20 A 纯阻性；8 A 感性）。
• 最高工作温度：85 °C。
• 防护等级：IP68。
• 外壳：聚丙烯共聚物（可选双锥形）。
• 电缆：3×1 mm²，氯丁橡胶（Neoprene）（可选PVC）。
• 浮体重量（不含电缆）：462 g。
• 配重：350 g 树脂填充（可调）。
• 使用压力：最高 3.5 bar。
• 可选电缆长度：3、5、6、10、13、15、20、25、30 m。
• 尺寸：高度 152 mm – 直径 95 mm（详见技术资料图纸）。
