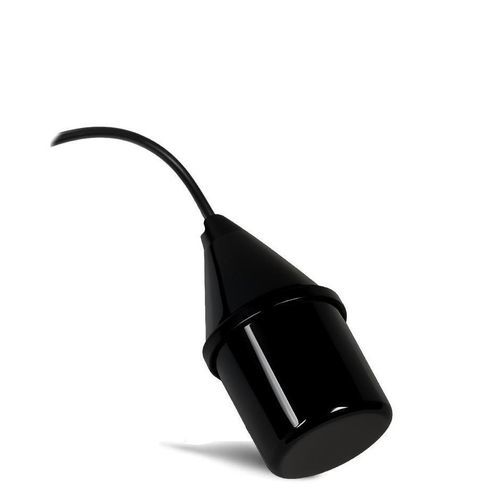

倾斜液位开关 SOLIBA EX GP

浮筒式用于固体用于安全防溢

产品简介
SOLIBA EX GP 为 ATEX 认证的机械倾斜式料位开关，适用于位于危险环境（气体区 0、1、2 与 粉尘区 20、21、22）的料仓、料斗和存储容器中散装固体（谷物、粉末、颗粒）高位检测。用于提供充填停止或高位报警信号。

工作原理
设备垂直悬挂在所需触发高度，正常情况下保持直立。当料堆达到浮子时，浮子倾斜并动作电接点，向自动化系统发送停止或控制信号（如停止充填、触发报警）。SOLIBA EX GP 仅在达到高位时动作。

主要特点

• 通过 ATEX 认证，适用于气体和粉尘爆炸危险环境（II 1 GD Ex ia IIC T6）。
• 机械倾斜触发，提供明确的高位开关信号，无需连续电子测量。
• 双锥/圆柱形结构防止在物料中陷入，确保动作重复性。
• 材料耐用（聚丙烯共聚物，另可选 Hypalon 双层保护），耐磨耐冲击。
• 可与其他料位技术配合使用（旋转叶片、振动叉、容性传感器、超声、雷达）作为补充高位安全装置。

建议配件

• FIX-CAB：用于在电缆上调节检测器高度的安装件。
• 可调配重 / 固定配重：用于稳定检测器并调整触发点。
• 安全继电器（例如 AT-DR07、D5030D）：用于电平控制 / 本质安全回路的继电器。

电气特性（摘录）
ATEX 认证：II 1 GD Ex ia IIC T6。
电源：24 VAC/VDC（详细的电压和最小电流请参见制造商表格）。
断开容量示例：根据防护和继电器可达 10 (4) A。VAC/VDC 值及阻性/感性负载的详细信息请参考制造商数据表。

安装与使用信息
- 固定方式：通过电缆护套、FIX-CAB 或支架将检测器悬挂在料斗/料仓内；避免使用可能损伤护套的紧固带。
- 位置：应安装在进料口的对侧并保持与仓壁的适当距离，以确保正确倾斜动作。
- 电气接线：接线盒必须放置在容器外并保证密封；遵循本质安全接线规范。制造商可按要求提供所需长度电缆以避免接头。
- 在调试时，通过移动配重可改变触发角度和高度，应据此调整。

技术规格

• 工作角度：+/- 25°
• 适用物料密度：0.70 至 1.25 kg/dm³
• 最大使用压力：3.5 bar
• 最高使用温度：85 °C
• 防护等级：IP68
• 外壳：聚丙烯共聚物（可选 Hypalon 双层强化外套）
• 电缆：3 x 1 mm² 新橡胶（neoprene）HR HY（标准长度：3、5、6、10、13、15、20、25、30 m）
• 浮体净重（不含电缆）：约105 g；标准配重：250–350 g 树脂充填；含电缆总重：约495 g（视型号而定）
