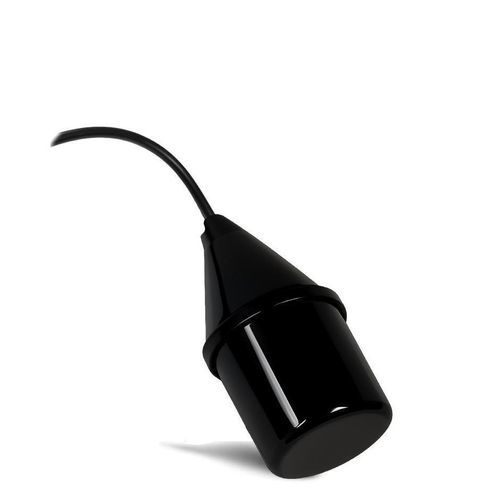

倾斜液位开关 SOLIBA EX P

用于固体用于危险区域筒仓

概述
SOLIBA EX P 为 ATEX 认证（II 1 D Ex ia IIC T6）倾斜式液位开关，专为粉尘危险区（20、21、22）内的筒仓、料斗和储罐的固体料高位检测设计。

工作原理
在所需高位点垂直悬挂，当散装物料达到装置时本体发生倾斜。倾斜变化触发内部触点，向控制系统发送停止或控制信号（如停止填充、触发报警）。该传感器仅在达到高位时动作，避免持续工作。

适用场景与兼容性
适用于谷物及散装物料的高位报警，可作为主报警或冗余报警使用。可与旋转叶片、振动叉、电容探头、超声或雷达等其他液位技术联合使用以提高安全性。

安装与定位
应垂直悬挂，安装在进料口对侧并远离筒仓壁，确保自由倾斜。通过调整配重和悬挂点设定切换角度和检测延迟，以适应物料特性。

固定方式
可通过电缆护套、支架或推荐的 FIX-CAB 配件固定。避免用过紧的扎带夹伤电缆，以防毛细渗入。

电气接线
接线应采用位于容器外部的防水适配接线盒。电缆可用标准信号电缆延长；使用厂家提供的电缆长度可避免中间接头影响性能。

结构与耐久性
圆柱形外形防止在物料中被埋没。外壳为共聚聚丙烯并覆以 HR HY（氯丁橡胶/Hypalon）以增强耐磨与抗冲击性。机械结构简单，适合磨蚀性环境的长期可靠运行。

推荐配件

• FIX-CAB（电缆固定/安装件）
• AT-DR07（带报警的液位控制继电器）
• D5030D（ATEX 应用用安全继电器）
• 可调配重（用于设定切换点）

技术参数

• 切换角度：+/- 10°
• 适用区域：粉尘危险区 20、21、22
• ATEX 认证：II 1 D Ex ia IIC T6
• 供电：240 VAC / VDC 50/60 Hz
• 切断电流：10 (4) A（由 1 A 校准熔断器保护）
• 外壳材料：共聚聚丙烯 + HR HY（Hypalon）
• 电缆：3 x 1 mm² HR HY
• 重量：495 g
• 尺寸：高度 200 mm – 直径 92 mm
• 配重：350 g 树脂填充
• 可选电缆长度：3、5、6、10、13、15、20、25、30 m
