倾斜液位开关 SOLIBA PM

用于固体罐用筒仓

产品概要

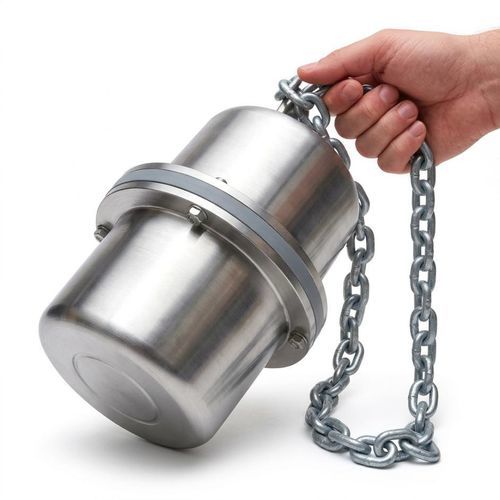

SOLIBA PM 金属防护笼为铸铝结构，旨在在散装物料搬运和输送环境中保护 SOLIBA 料位检测器（包括 SOLIBA EX P ATEX 认证版本）。它在保证检测器可自由摆动以实现可靠检测的同时，防止体积较大的固体物料直接冲击检测器造成损坏。

主要功能
防护笼可防止传感器的机械损伤，适用于可能受到磨蚀性或大颗粒物料（石块、砾石、颗粒等）冲击的安装场所。兼容用于粉尘 21、22 区的 SOLIBA 标准和 SOLIBA EX P 检测器。

检测原理
SOLIBA 检测器通过倾斜工作：当物料堆积形成堆坡时，会使检测器倾斜，角度变化触发电触点，向自动化系统发送停止或控制信号（停止上料、触发报警等）。

安装与固定
检测器应悬挂安装，保持自由摆动。建议使用与电缆独立的加固链条承受机械冲击，避免拉扯电缆。通过调整悬挂点与配重位置可改变动作角度（配重与检测器距离越大，动作角度越大）。保持与墙体足够间距以确保不受阻碍的运动。

典型应用

• 皮带输送机
• 料斗与料仓
• 储存单元与料仓
• 用于石块、砾石、颗粒等磨蚀性固体的高位检测

技术参数 / 规格

• 商用型号：SOLIBA PM
• 笼体材料：铸铝（防护金属笼）
• 工作角度：+/- 25°
• 适用料体密度：0.70 至 1.25 kg/dm³
• 允许工作压力：3.5 bar
• 最高温度：85 °C
• 防护等级：IP68
• 双锥形外壳：聚丙烯共聚物
• 电缆：3 芯 1 mm²，氯丁橡胶（HR HY）
• 浮子重量（不含电缆）：105 g
• 配重：250 g 树脂填充（可调）
• 总重量（笼体 + 检测器）：约 2495 g
• 尺寸：高度 280 mm — 直径 170 mm
• 电缆长度（标准）：3、5、6、10、20 m（亦可提供其他长度）
• 电气示例（视配置而定）：VAC 250 V — 纯阻性 20 A / 感性 8 A；VDC 48 V — 纯阻性 1.5 A / 感性 0.8 A；VDC 24 V — 纯阻性 10 A / 感性 6 A。
