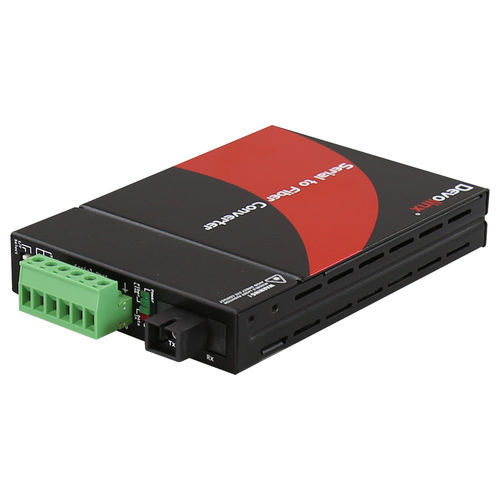

波长变换器 STF-300C-WA20

温度功率RS-232

产品概述 STF-300C-WA20提供了一种光纤转换器解决方案，通过单模光纤（WDM）将RS-232或RS-422/RS-485的传输距离延长至20公里。转换器配备了多种接口电路，可连接到RS-232、RS-423或RS-422/485/（2或4线）。STF-300C-WA20通过EMI抗扰光纤以RS-232最高256kbps或RS-422/485最高1024kbps的速度确保数据传输。 特点 - 通过单模光纤（WDM）将串行传输延长至20公里 - 可选择的数据I/F用于RS-232/422/423/485/TTL - 可选择用于两线或四线RS-422/485 - 插入式螺钉端子块，便于RS-422/485布线 - 即插即用和紧凑尺寸 包装内容 - STF-300C-WA20 - 快速入门指南 - 外部电源适配器 可选配件 - CBF-SC01SC-SS：SC到SC 1米单模简单光缆 技术规格 - 波特率：RS-485最高1024kbps，RS-232最高256kbps - 串行信号：RS-485 2线，RS-485 4线，RS-232 + RTS/CTS 5线，RS-232 3线 - 拉高/低：DIP开关调整 - 传输速率：31.104Mbps - 光纤接口：1个端口（SC连接器），100 BASE-FX光纤，波长TX1310nm - RX1550nm，传输距离20公里 - 串行接口：1个端口，RS-232/422/485 - 其他接口：4 PIN串行接口开关（DIP开关），LED指示灯：PWR，数据，测试，光纤链接 - 机械特性：外壳：金属，安装：桌面，机箱，尺寸：85.6 × 122.6 × 20.0 mm（3.37 × 4.83 × 0.79英寸），重量：0.66磅（0.3千克） - 电源要求：电源连接：DC插孔，输入电压：12V DC@1A，系统功耗：最大5瓦 - 环境限制：工作温度：0°至50°C（32°至122°F），存储温度：0°至70°C（32°至158°F），环境相对湿度：最高90%无凝结 - 监管批准：认证：FCC，CE；EMI：CE，FCC第15部分A类；EMS：EN 61000-4-2，EN 61000-4-3，EN 61000-4-4，EN 61000-4-5，EN 61000-4-6，EN 61000-4-8；MTBF：257,063小时；绿色：符合RoHS；保修：5年
