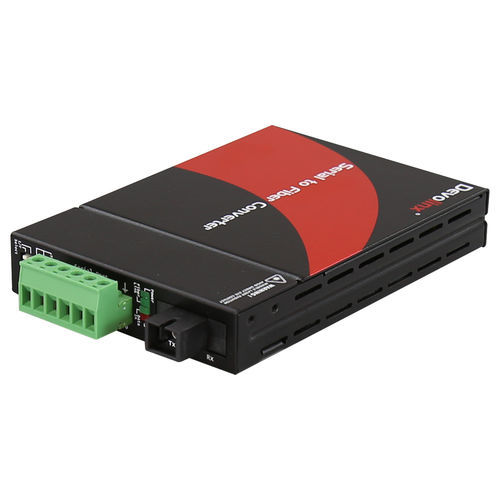

协议变换器 STF-300C-WB20

通信RS422/RS485RS-232

产品概述 RS-232/422/485到光纤转换器，WDM-B 20公里，TX1550nm - RX1310nm，带SC连接器。 介绍 STF-300C-WB20提供了一种光纤转换器解决方案，可以通过单模光纤（WDM）将RS-232或RS-422/RS-485的传输距离延长至20公里。转换器配备了多种接口电路，可连接到RS-232、RS-423或RS-422/485/（2或4线）。STF-300C-WB20通过EMI抗性光纤以高达256kbps的速度（对于RS-232）或高达1024kbps的速度（对于RS-422/485）确保数据传输。 特点 - 通过单股光纤（WDM）延长20公里的串行传输 - 可选择的数据I/F用于RS-232/422/423/485/TTL - 可选择用于两线或四线RS-422/485 - 插入式螺钉端子块，便于RS-422/485布线 - 即插即用和紧凑尺寸 包装内容 - STF-300C-WB20 - 快速入门指南 - 外部电源适配器 可选配件 - CBF-SC01SC-SS：SC到SC 1米单模单工电缆 技术规格 - 波特率：RS-485高达1024kbps，RS-232高达256kbps - 串行信号：RS-485 2线，RS-485 4线，RS-232 + RTS/CTS 5线，RS-232 3线 - 拉高/低：DIP开关调整 - 传输速率：31.104Mbps - 光纤端口数量：1个端口 - 100 BASE-FX光纤：1个端口（SC连接器） - 波长：TX1550nm - RX1310nm - 传输距离：20公里 - 串行端口数量：1个端口 - 串行接口：RS-232/422/485 - DIP开关：4针串行接口开关 - LED指示灯：PWR，数据，测试，光纤链接 - 外壳：金属 - 安装：桌面，机箱 - 尺寸（宽×高×深）：85.6 × 122.6 × 20.0 mm（3.37 × 4.83 × 0.79英寸） - 重量：0.66磅（0.3千克） - 电源连接：DC插孔 - 输入电压：12V DC@1A - 系统功耗：最大5瓦 - 工作温度：0°至50°C（32°至122°F） - 存储温度：0°至70°C（32°至158°F） - 环境相对湿度：高达90％非冷凝 - 认证：FCC，CE - EMI：CE，FCC第15部分A类 - EMS：EN 61000-4-2，EN 61000-4-3，EN 61000-4-4，EN 61000-4-5，EN 61000-4-6，EN 61000-4-8 - MTBF：257,063小时 - 绿色：符合RoHS - 保修：5年
