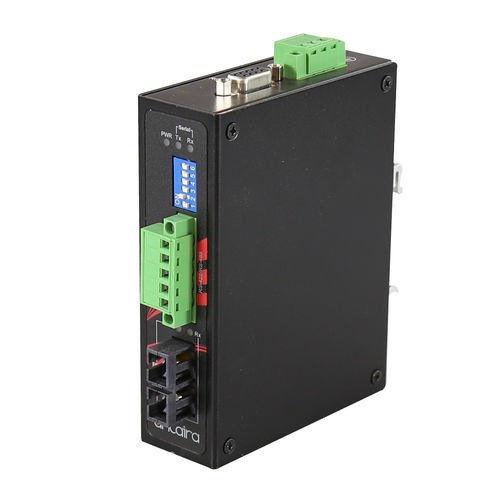

协议变换器 STF-401C-CM02-T

媒体RS422/RS485串行

产品概述 STF-401C系列紧凑型工业串行到光纤媒体转换器系列提供了一种解决方案，通过多模在2公里或单模在30公里的100Fx光纤（SC或ST连接器）选项来扩展任何RS-232或RS-422/485串行设备的数据传输距离。它采用DIN导轨型设计，为用户在任何恶劣的工业环境中提供了简便的安装和维护。 对于任何单一“点对点”应用的完美解决方案： - 工厂自动化中的工业制造； - ITS中的远程传感和信号/计量； - 变电站自动化中IED数据传输的EMI抗性； - 在WWTP和石油/天然气/采矿等过程控制自动化中的工业控制 特点 - 无风扇和DIN导轨设计，适用于恶劣的工业环境 - 内置1个RS-232(DB9)或RS-422/485(端子块)串行端口 - 支持SC或ST多模2公里，单模30公里 - DIP开关用于更改RS-485数据信号的上拉/下拉电阻 - 支持输入电压9 ~ 48VDC - 支持反极性保护 - 支持宽范围的工作温度：-40至70°C - 适用于点对点、半双工单环拓扑串行光纤菊花链网络应用 - 5年保修 包装内容 - 快速安装指南 可选配件 - MDR-10-24：10瓦系列/ 24 VDC / 0.42安工业纤薄单输出DIN导轨电源 技术规格 - 波特率：300bps ~ 921kbps - 串行信号： - RS-232 - TxD, RxD, GND ( DCD, DTR, DSR内部短路 ; CTS, RTS内部短路 ) - RS-422-4w - TxD+, TxD-, RxD+, RxD-, GND - RS-485-2w - Data+, Data-,GND - 上拉/下拉：DIP开关调整 - 传输速率：300bps ~ 921kbps - 光纤端口数量：1个端口 - 100 BASE-FX光纤：1个端口（SC连接器） - 波长：1310nm - 传输距离：2公里 - 发射功率：-14 ~ -23.5 dBm @ 50/125μm / -14~-20 dBm @ 62.5/125μm - 接收灵敏度：-31 dBm - 串行端口数量：1个端口 - 串行接口：RS-232/422/485 - DIP开关：6 PIN串行接口/上拉（下拉）开关 - LED指示灯：PWR，串行TX/RX，光纤TX/RX - 外壳：金属，IP50保护 - 安装：DIN导轨安装，墙壁安装（可选） - 尺寸（宽×高×深）：34.4×91.2×120mm（1.35×3.59×4.72英寸） - 重量：1.54磅（0.7公斤） - 电源连接：3针可拆卸端子块 - 输入电压：9V–48V DC - 系统功耗：2.52瓦- @0.28A最大，9 VDC - 反极性保护：存在 - ESD：15KV - 工作温度：-40°至70°C（-40°至158°F） - 存储温度：-40°至85°C（-40°至185°F） - 环境相对湿度：5%至95%非冷凝 - 认证：FCC，CE - EMI：FCC Part15，CISPR（EN55022/24）A类 - EMS：EN 61000-4-2，EN 61000-4-3，EN 61000-4-4，EN 61000-4-5，EN 61000-4-6，EN 61000-4-8，EN 61000-4-11 - 稳定性测试：冲击：MIL-STD-810F方法516.5；自由落体：MIL-STD-810F方法516.5；振动：MIL-STD-810F方法514.5 C-1＆C-2 - MTBF：216,388小时 - 绿色：符合RoHS - 保修：5年
