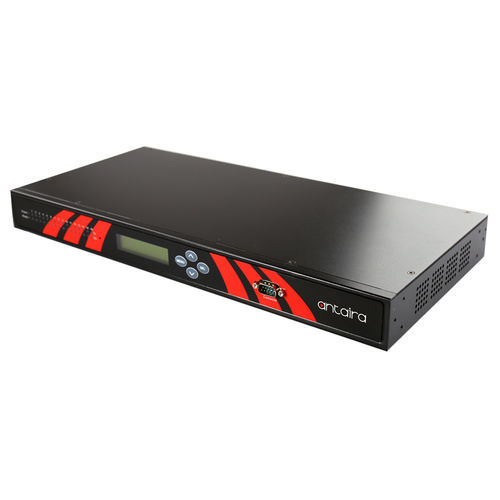

以太网设备服务器 STE-716Bi-EU

串行RS-232RS-485

产品概述 STE-716系列是一个16端口工业1U 19”机架式设计的RS232或RS422/485串行设备服务器。每个单元都配备双LAN端口，允许用户设置环形拓扑网络以实现双数据冗余应用。它还支持高EMC保护和2.5KV光隔离用于RS422/485型号。它设计有宽广的工作温度支持（-20°至70°C），以满足任何工业环境应用。 许多工业应用仍然需要传统的串行设备，如PLC、条码扫描器、显示标志、安全访问控制器、CNC控制器等，这些设备尚未准备好用于TCP/IP网络的以太网。Antaira的STE-716系列旨在在一个或多个串行设备与TCP/IP网络之间双向传输数据。此外，先进的网络和数据冗余功能将允许用户执行出色的远程管理应用。 特点 - 1U 19”机架安装金属外壳设计 - 工业高EMC保护 - 16个RS422/485串行端口 - 内置双10/100Mbps以太网用于应用：菊花链以太网/网络冗余/数据冗余网络 - 2.5KV隔离保护 - 串行数据吞吐率：50~921.6Kbps - 支持虚拟COM、TCP/UDP服务器/客户端和隧道模式 - 通过内置Web控制台和Windows实用程序进行配置 - 电源输入：100~240VAC - 宽工作温度范围支持：-20°至70°C（-4°F ~ 158°F） - 5年保修 包装内容 - 1 × STE-716Bi-EU - 1 × AC电源线 - EU插头 - 1 × RJ45转DB9公串行电缆 - 1 × 产品CD - 1 × 19"机架安装套件 - 1 × 硬件安装指南 - 4 × 设备底部的橡胶脚 可选配件 - CB-RJ45-DB9F-90：RJ45转DB9母串行电缆 - 90cm - CB-RJ45-DB9M-90：RJ45转DB9公串行电缆 - 90cm 技术规格 - IEEE标准：IEEE 802.3 10Base-T以太网，IEEE 802.3u 100Base-TX快速以太网 - 处理类型：存储和转发 - 协议：IPv4，ICMP，TCP，UDP，DHCP客户端，SNMP，HTTP，Telnet，RFC2217，NTP，DNS，SMTP，Syslog - 波特率：50~921,600 bps - 配置：Web控制台，串行管理器，串行控制台，Telnet - 以太网冗余：是 - 操作系统支持：Windows & Linux - 实用软件：是 - 虚拟COM模式：是 - 传输速率：50~921,600 bps - 以太网端口数量：2个端口 - 10/100 BASE-T(X)：2 × 10/100 BASE-T(X) - 串行端口数量：16个端口 - 串行接口：RS-422/485 - LED指示灯：电源，准备，COM & LAN - 外壳：金属，IP30保护 - 安装：1U 19”机架安装 - 尺寸（宽×高×深）：436 × 43.5 × 200 mm - 重量：7.05磅（3.2 kg） - 电源连接：AC插座或DC TB3 - 输入电压：100V–240V AC（AC型号），24–48V DC（DC型号） - 继电器输出：24V DC，1A电阻 - 系统功耗：21W（AC型号），13W（DC型号） - 反极性保护：存在 - 隔离保护：2.5KV - ESD：15KV - 工作温度：-20°至70°C（-4°至158°F） - 存储温度：-40°至85°C（-40°至185°F） - 环境相对湿度：5%至95%非冷凝 - 认证：FCC，CE - EMI：EN 55022：2010，EN 55024：2010，FCC第15B部分，A级 - EMS：IEC-610004-2（ESD）4级，IEC-610004-3（RS）3级，IEC-610004-4（EFT）最高4级，IEC-610004-5（浪涌）最高4级，IEC-610004-6（CS）3级，IEC-610004-8（PFMF）3级，IEC-610004-11 - 稳定性测试：冲击：IEC60068-2-27，自由落体：IEC60068-2-32，振动：IEC60068-2-6 - 绿色：符合RoHS - 保修：5年
