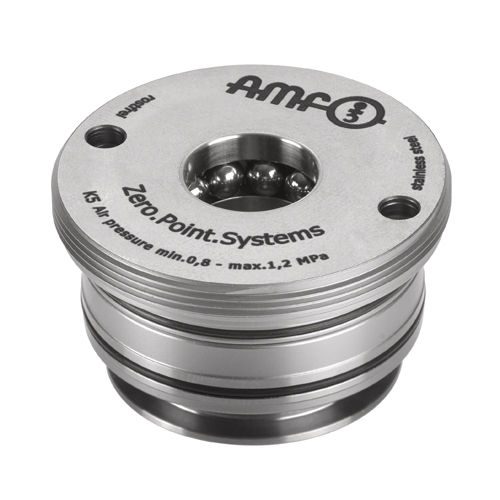

零点定心夹紧系统 / 模块化 6103LA-5

零点定心夹紧系统 / 模块化
零点定心夹紧系统 / 模块化
添加到我的收藏夹
添加到产品对比表


产品规格型号

其他特性
模块化

产品介绍

气动吹出。 打开操作压力:最小8巴-最大12巴。12巴 拉伸操作压力(涡轮):最小。5 - 最大。6巴 盖板和活塞经过硬化处理。 重复精度< 0,005 mm。 带有锁定控制(气动),打开控制(气动)和支持控制(气动)。 中心吹气,支持控制,打开和锁定控制。 零点夹持系统,用于自动化解决方案,在切削和非切削加工中优化设置时间的夹持。 锁定控制。锁定模块的动态压力,打开模块的流动控制。 开启控制。动态压力与打开的夹持模块,流动与锁定的夹持模块。 安装夹持模块以气动方式打开,并通过弹簧力进行机械锁定。为了达到规定的拉入力和锁紧力,必须短暂地用气动(涡轮)(5)来重新拉紧。 随后可以随时解除压力线的连接(模块在正常压力下被夹紧)。 接触面是外壳的上表面。建议使用一个编号为6370ZVL的气动增压器。6370ZVL。 夹紧模块有五个接口。 1 = 气动开口 3 = 气动吹出 4 = 气压。开口控制入口 5 = 气动控制入口收缩 8=气动锁紧控制,进气口 * 请遵守安装说明。 根据要求。 - 安装图

---
