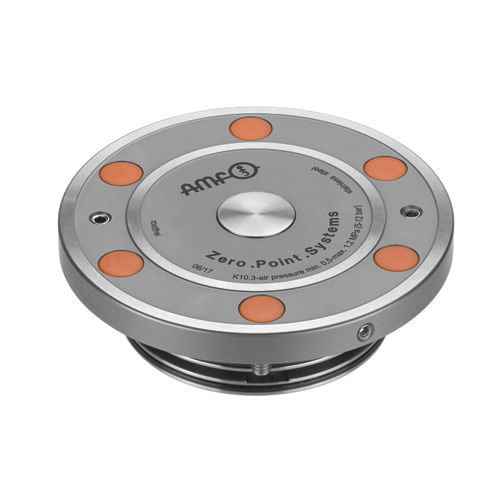

圆形零点夹紧系统 6111LA-10-05

用于自动化解决方案的带中央锁的安装夹持模块 气动打开。 气动吹出。 开启操作压力：最小。5 bar - 最大。12巴。 盖板和活塞经过硬化处理。 重复精度< 0.005 mm。 带有锁定控制（气动），打开控制（气动）和支持控制（气动）。 零点夹持系统，用于自动化解决方案，在切削和非切削加工中优化设置时间的夹持。 注意。 中央锁由弹簧力驱动，用于保护夹持模块。拉杆是用DIN ISO沉头螺钉M8固定和安装的。锁定控制。锁定夹持模块时为动态压力，打开夹持模块时为流量。开启控制。打开夹持模块时的动态压力，锁定夹持模块时的流量。通过吹气功能进行支持控制。带支持的可互换托盘的动态压力。夹持模块以气动方式打开，并通过弹簧力机械锁定。随后可以在任何时候解除压力管道的连接（夹紧模块在正常压力下被夹紧）。 夹持模块有五个连接点。 1=气动开启 3 = 气动吹出 4 = 气动开口控制进气口 5 = 排气 8=气动锁紧控制，进气口 * 请遵守安装说明。 根据要求。 - 安装示意图
