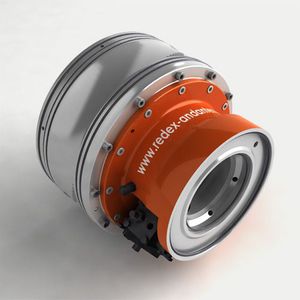

MSR双速VTL转台是一项新技术,它结合了两个直角的双速齿轮箱来进行高功率车削和精确的C轴运动,用于铣削。MSR的输出小齿轮与转台的环形齿轮啮合。在车削模式下,两个电机-齿轮箱一起工作,分担负载(50%-50%),并保持电机尺寸为传统主驱动电机的1/2。在定位和铣削(C轴)模式下,一个齿轮箱对另一个齿轮箱进行预加载,以消除齿隙并确保准确定位。此外,齿轮比转换涵盖了所需的全部速度范围,高速用于车削,低速高扭矩用于铣削。
车削时提供全负荷,铣削时消除齿隙。
MSR是一个紧凑的系统,极大地简化了VTL转台的运动学,并确保了在速度范围、扭矩和精度方面的高性能。
在此查看我们其他的2速齿轮箱设计
特点
通过24V直流电动机、气动或液压执行器进行变速驱动
比率由集成接近开关控制
效率达95%。
安静的操作
直角设计结合了研磨的螺旋锥齿轮和紧凑的行星齿轮
输入法兰适合大多数标准的主轴驱动电机
输出轴或空心花键连接
优化的输出轴承布置,接受小齿轮驱动的负载和同心度要求
---
